Endüstriyel üretim ortamlarında zincir ve dişli sistemlerinde arıza analizi, tesis güvenilirliğini ve operasyonel sürekliliği doğrudan etkileyen kritik bir süreçtir. Transmisyon zincirleri, konveyör sistemleri ve güç aktarım mekanizmalarında meydana gelen arızalar, planlanmamış duruşlara, üretim kayıplarına ve ciddi güvenlik risklerine yol açabilir. Bu kapsamlı rehberde, zincir ve dişli sistemlerinde karşılaşılan arıza türlerini, kök neden analiz yöntemlerini ve bu arızaları önlemeye yönelik stratejileri detaylı şekilde inceleyeceğiz.
Zincir ve Dişli Arızalarının Temel Nedenleri
Zincir ve dişli sistemlerinde meydana gelen arızalar, genellikle birden fazla faktörün bir araya gelmesiyle ortaya çıkar. Arıza nedenlerini doğru tespit etmek, kalıcı çözümler üretebilmek için ilk adımdır. Endüstriyel uygulamalarda karşılaşılan başlıca arıza nedenleri arasında aşınma, yorulma, korozyon ve aşırı yükleme yer almaktadır. Her bir nedenin kendine özgü belirtileri ve çözüm yaklaşımları bulunmaktadır.
Aşınma (Wear) ve Uzama (Elongation)
Zincir sistemlerinde en sık karşılaşılan arıza modu aşınmadır. Pin ve bushing arasında meydana gelen sürtünme, zamanla zincirin uzamasına neden olur. İlgili standartlara göre, bir transmisyon zincirinin yüzde üç oranında uzaması, dişli ile uyumsuzluğa ve zincirin dişli üzerinden atlamasına yol açabilir. Bu durum, özellikle yüksek hızlarda çalışan sistemlerde ciddi güvenlik riskleri oluşturur. Transmisyon zinciri çeşitleri arasında doğru seçim yapmak, aşınma oranını minimize etmenin ilk adımıdır.
Aşınma sürecini etkileyen faktörler arasında yağlama yetersizliği, yanlış zincir gerilimi, uygun olmayan dişli seçimi ve aşındırıcı ortam koşulları sayılabilir. Düzenli bakım ve yağlama protokolleri uygulandığında, zincir ömrü iki ila üç kat artırılabilir. Aşınmanın ilerlemesini izlemek için periyodik zincir uzunluğu ölçümleri yapılması, erken uyarı sistemi oluşturmanın en etkili yoludur.
Yorulma (Fatigue) Kırılması
Yorulma kırılması, zincir bağlantı elemanlarında tekrarlanan yük altında oluşan mikro çatlakların birleşmesiyle meydana gelir. Bu tür arızalar genellikle ani ve beklenmedik olur; çatlak ilerlemesi gözle görülemez ve kırılma anına kadar tespit edilemeyebilir. Yorulma kırılması, özellikle darbeli yük altında çalışan sistemlerde, asansör ve kaldırma uygulamalarında büyük risk taşır. Yorulma hasarının önlenmesi için zincirin dinamik yük kapasitesinin uygulama gereksinimlerini aşacak şekilde seçilmesi gerekir.

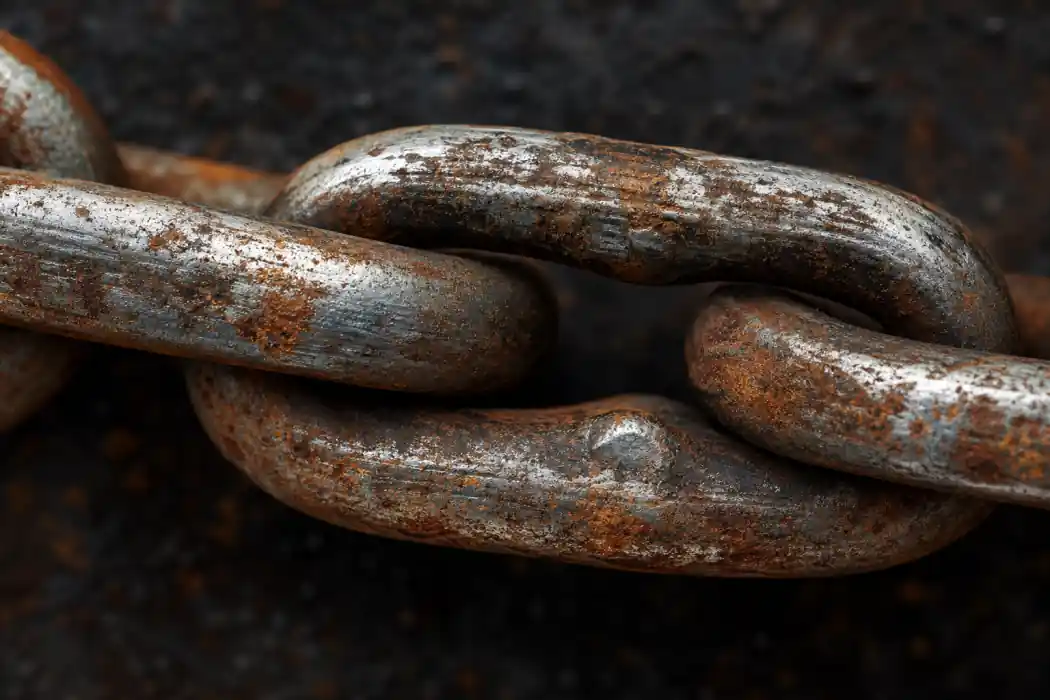

Korozyon ve Kimyasal Hasar
Kimyasal ortamlarda, nemli çalışma koşullarında veya gıda işleme tesislerinde kullanılan zincir sistemlerinde korozyon, önemli bir arıza nedenidir. Korozyon, zincir malzemesinin yüzeyinde pitting oluşumuna yol açarak mukavemeti düşürür ve aşınma hızını artırır. Paslanmaz zincir seçimi, korozyon riskini minimize eden en etkili yaklaşımdır. AISI 304 ve 316 paslanmaz çelikten üretilen zincirler, gıda, ilaç ve kimya endüstrilerinde yaygın olarak tercih edilmektedir.
Aşırı Yükleme ve Darbe Yükleri
Zincir ve dişli sistemlerinin nominal kapasitesini aşan yükler, kalıcı deformasyona ve kırılmaya neden olabilir. Özellikle başlangıç momentinin yüksek olduğu uygulamalarda, sıkışma ve ani durma durumlarında oluşan darbe yükleri zincirin dayanımını aşabilir. Aşırı yükleme arızalarından korunmak için, uygulamanın gerçek yük koşullarının doğru belirlenmesi ve uygun güvenlik katsayısı ile zincir seçimi yapılması gerekir.
Kök Neden Analizi Yöntemleri
Arıza sonrası kök neden analizi (KNA), sorunun tekrarlanmasını önlemek için uygulanan sistematik bir inceleme sürecidir. Endüstriyel zincir ve dişli sistemlerinde KNA, yalnızca arızanın sonuçlarıyla değil, arızaya yol açan temel nedenlerle ilgilenir. Etkili bir kök neden analizi, beş temel adımdan oluşur: veri toplama, arıza modu belirleme, neden analizi, çözüm geliştirme ve uygulama ile doğrulama.
Görsel Muayene ve Yüzey İncelemesi
Arızalı zincir ve dişli parçalarının görsel muayenesi, kök neden analizin ilk ve en önemli adımıdır. Kırık yüzeylerinin incelenmesi, aşınma izlerinin değerlendirilmesi ve korozyon kalıntılarının tespiti, arıza mekanizması hakkında değerli bilgiler sağlar. Yorulma kırıkları, karakteristik “deniz kabuğu” desenine sahipken, aşırı yükleme kırıkları düz ve taneli bir yapı gösterir. Bu görsel ipuçları, arıza nedeninin hızlı bir şekilde belirlenmesini mümkün kılar.
Metalografik İnceleme
Arızalı parçaların mikroyapısının incelenmesi, malzeme kaynaklı sorunların tespitinde kritik rol oynar. Metalografik inceleme, ısıl işlem yetersizliklerini, malzeme heterojenliklerini ve iç çatlakları ortaya çıkarabilir. Zincir ve dişli malzeme seçimi konusundaki doğru kararlar, metalurjik arızaların önlenmesinde belirleyici faktördür. ASTM ve ISO standartlarına uygun malzeme sertifikaları talep etmek, kalite güvencesinin temel gerekliliklerinden biridir.

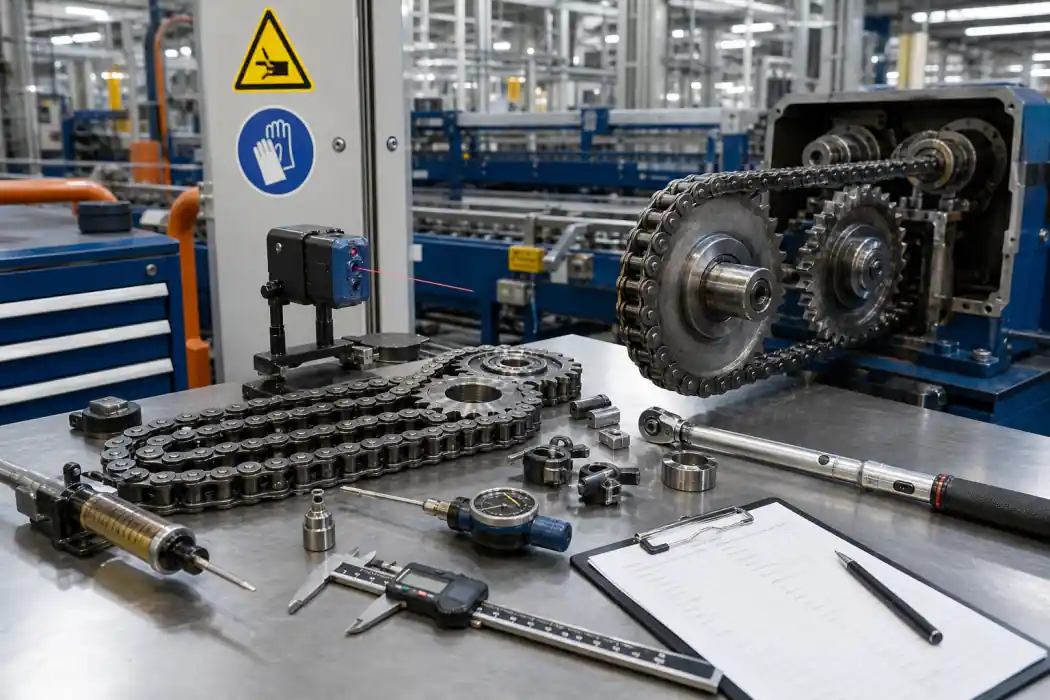

Titreşim Analizi ve Durum İzleme
Modern endüstriyel tesislerde, zincir ve dişli sistemlerinin durum izlemesi için titreşim analizi yaygın olarak kullanılmaktadır. Titreşim verileri, dişli aşınması, rulman hasarı ve zincir gerilimsizliği gibi sorunların erken tespitini sağlar. Düzenli titreşim ölçümleri ile eğilim analizi yapmak, arıza öncesi uyarı sistemleri kurmanın en etkili yöntemidir. Bu konuda zincir arıza analizi yöntemleri ve önleme stratejileri üzerine yapılan kapsamlı çalışmalar, titreşim analizinin prediktif bakımdaki değerini açıkça ortaya koymaktadır.
Arıza Türlerine Göre Tespit ve Sınıflandırma
Plastik Deformasyon ve Kalıcı Uzama
Zincir bağlantı elemanlarının elastik sınırını aşan yükler altında kalıcı şekil değiştirmesi, plastik deformasyon olarak adlandırılır. Bu durum, zincirin orijinal boyutlarından sapmasına ve dişli ile uyumsuzluğa yol açar. Plastik deformasyon, genellikle aşırı yükleme veya yanlış montaj sonucunda ortaya çıkar. Deformasyon miktarının periyodik ölçümü, sistemin güvenli çalışma sınırları içinde kalmasını sağlamak için kritik bir izleme parametresidir.
Dişli Aşınma Desenleri
Dişli aşınması, çeşitli desenler şeklinde ortaya çıkar ve her desen farklı bir kök nedeni işaret eder. Düzensiz aşınma, genellikle hizalama sorunlarını; tek taraflı aşınma, paralellik hatalarını; ve diş kökünde çatlaklar, yorulma yüklerini gösterir. Dişli profilinin düzenli olarak ölçülmesi ve aşınma oranının kayıt altına alınması, dişli ömrünün tahmin edilmesinde ve değiştirme planlamasında önemli bir araçtır. Zincir ve dişli sistemlerinde aşınma analizi, proaktif bakım planlamasının temelini oluşturur.
Zincir Bağlantı Elemanları Arızaları
Zincirin yapısal elemanları olan pin, bushing, roller ve levha arızaları, farklı mekanizmalarla ortaya çıkar. Pin aşınması, zincir uzamasının birincil nedeniyken; roller kırılması, genellikle darbe yüklerinin sonucudur. Spring clip ve cotter pin gibi bağlantı elemanlarının gevşemesi veya kırılması, zincirin açılmasına ve sistemden çıkmasına neden olabilir. Bu nedenle, zincir bağlantı elemanlarının doğru montajı ve periyodik kontrolü, güvenlik açısından büyük önem taşır.
Önleyici Stratejiler ve En İyi Uygulamalar
Doğru Zincir ve Dişli Seçimi
Arızaların önlenmesinde en kritik adım, uygulamanın gereksinimlerine uygun zincir ve dişli seçimidir. Yük kapasitesi, çalışma hızı, ortam koşulları ve yağlama gereksinimleri dikkate alınarak yapılan seçim, sistemin güvenilirliğini doğrudan belirler. ANSI ve ISO standartlarında tanımlanan yük dereceleri ve boyut spesifikasyonları, seçim sürecinde referans noktası olmalıdır. Uygulamaya özel gereksinimler için özel zincir üreticisi seçim kriterleri konusunda uzman bir tedarikçiyle çalışmak büyük avantaj sağlar.
Yağlama Protokolleri ve Uygulama Yöntemleri
Yağlama, zincir ve dişli sistemlerinin ömrünü belirleyen en önemli faktörlerden biridir. Doğru yağ seçimi, uygulama sıklığı ve yağlama yöntemi, aşınma hızını önemli ölçüde azaltır. Endüstriyel zincir yağlama ve bakım rehberi kapsamında; otomatik yağlama sistemleri, manuel yağlama yöntemleri ve yağ seçimi kriterleri detaylı olarak incelenmektedir. Yüksek sıcaklık uygulamalarında sentetik yağlar, ağır hizmet koşullarında EP (aşırı basınç) katkılı gresler tercih edilmelidir.
Gerilim Ayarı ve Hizalama
Zincir geriliminin doğru ayarlanması, hem aşırı gerilimden kaynaklanan yük artışını hem de gevşek zincirin yaratabileği vuruntu ve titreşim sorunlarını önler. Endüstriyel uygulamalarda zincir gerginliğinin, zincirin serbest ucunda yaklaşık olarak her bir metrede on ile yirmi milimetre arasında bir sarkma miktarına sahip olacak şekilde ayarlanması önerilir. Dişli hizalamasının düzenli kontrolü ise tek taraflı aşınmayı engelleyerek sistem ömrünü önemli ölçüde uzatır. Zincir gerilme sistemleri ve doğru gerilim ayarı konusundaki teknik bilgiler, bu sürecin doğru uygulanmasına rehberlik eder.
Prediktif Bakım ve Durum İzleme Teknolojileri
Geleneksel zaman tabanlı bakım yaklaşımının yerini, sensör tabanlı durum izleme ve prediktif bakım teknolojileri almaktadır. IoT sensörler ile titreşim, sıcaklık ve akustik verilerin sürekli izlenmesi, arıza öncesi uyarı sistemlerinin kurulmasını mümkün kılar. Bu teknolojiler, plansız duruşları yüzde elli oranında azaltabilir ve bakım maliyetlerini yüzde otuz ila kırk arasında düşürebilir. Endüstriyel 4.0 döneminde, endüstriyel rulo zincirlerinde arıza analizi yöntemleri de dijitalleşerek daha proaktif hale gelmektedir.
Sektörel Uygulama Örnekleri
Otomotiv ve İmalat Sanayi
Otomotiv endüstrisinde zamanlama zincirleri ve konveyör sistemleri, üretim hattının kesintisiz çalışması için kritik bileşenlerdir. Bu uygulamalarda arıza, saatte binlerce lira değerinde üretim kaybına neden olabilir. Toyota’nın geliştirdiği Toplam Üretken Bakım (TPM) felsefesi, zincir ve dişli sistemlerinin duruş öncesi bakımını öngören sistematik bir yaklaşım sunar. Bu yaklaşımda, operatörlerin günlük kontrol listeleri ve bakım ekiplerinin periyodik derinlemesine incelemeleri bir arada yürütülür.
Gıda ve İlaç Endüstrisi
Gıda ve ilaç endüstrisinde kullanılan zincir sistemleri, hijyen gereksinimleri ve sık yıkama döngüleri nedeniyle özel arıza modelleri sergiler. Korozyon direnci yüksek paslanmaz çelik zincirlerin tercih edilmesi, gıda güvenliği regülasyonlarına uyumun gerekliliklerindendir. Bu sektörlerde yağlama, gıdayla temas edebilen yağların (NSF H1 sınıfı) kullanılmasını zorunlu kılar. Düzenli temizlik ve dezenfeksiyon prosedürlerinin uygulanması, bakteriyel kontaminasyon ve korozyon riskini birlikte yönetir.
Lojistik ve Paketleme Sistemleri
Lojistik merkezlerinde ve paketleme hatlarında kullanılan konveyör zincirleri, sürekli çalışma koşulları ve değişken yük profilleri nedeniyle arıza riski taşır. Bu sistemlerde zincir uzamasının periyodik izlenmesi ve dişli aşınma desenlerinin düzenli olarak kontrol edilmesi, plansız duruşların önlenmesinde etkili bir stratejidir. Yedek parça stok yönetimi ve hızlı müdahale protokollerinin oluşturulması da lojistik operasyonlarının sürekliliği için hayati önem taşır.
Arıza Analizi Raporlama ve Dokümantasyon
Etkili bir arıza analizi sürecinin vazgeçilmez unsuru, kapsamlı raporlama ve dokümantasyondur. Her arıza olayında; arızanın tarihi, saati, çalışma koşulları, yük durumu, son bakım tarihi ve gözlemlenen belirtiler kayıt altına alınmalıdır. Bu verilerin düzenli olarak analiz edilmesi, arıza örüntülerinin tespitini ve önleyici bakım programlarının optimize edilmesini sağlar. ISO 14224 standardı, endüstriyel ekipmanların güvenilirlik verilerinin toplanması ve değişimi için uluslararası bir çerçeve sunmaktadır.
Arıza Veri Tabanı Oluşturma
Arıza verilerinin sistematik olarak toplanması ve merkezi bir veri tabanında saklanması, trend analizlerinin yapılmasını ve kritik ekipmanların önceliklendirilmesini mümkün kılar. MTBF (Ortalama Arıza Arası Süre) ve MTTR (Ortalama Onarım Süresi) gibi güvenilirlik metrikleri, bakım stratejilerinin etkinliğinin ölçülmesinde kullanılan temel göstergelerdir. Modern CMMS (Bilgisayar Destekli Bakım Yönetim Sistemleri) yazılımları, bu verilerin otomatik olarak toplanması ve raporlanması için güçlü araçlar sunmaktadır.
Sonuç ve Öneriler
Zincir ve dişli sistemlerinde arıza analizi, yalnızca arızanın giderilmesiyle sınırlı kalmamalı; kök nedenin belirlenmesi ve tekrarın önlenmesi için sistematik bir yaklaşım olarak uygulanmalıdır. Aşınma, yorulma, korozyon ve aşırı yükleme gibi temel arıza modlarının doğru tespit edilmesi, uygun önleyici stratejilerin geliştirilmesinin ön koşuludur. Doğru zincir ve dişli seçimi, düzenli yağlama, gerilim ayarı ve modern durum izleme teknolojilerinin entegrasyonu, arıza riskini önemli ölçüde azaltır.
Endüstriyel uygulamalarda güvenilirlik hedeflerine ulaşmak için, arıza analizi süreçlerinin kurumsallaştırılması, arıza verilerinin sistematik olarak toplanması ve bakım stratejilerinin sürekli iyileştirilmesi gerekmektedir. Gurur Makina olarak, zincir ve dişli sistemlerinde arıza analizi konusunda teknik danışmanlık ve doğru ürün seçimi hizmetlerimizle endüstriyel tesislerinizin operasyonel sürekliliğine katkı sağlıyoruz. Detaylı bilgi ve uzman desteği için bizimle iletişime geçebilirsiniz.
