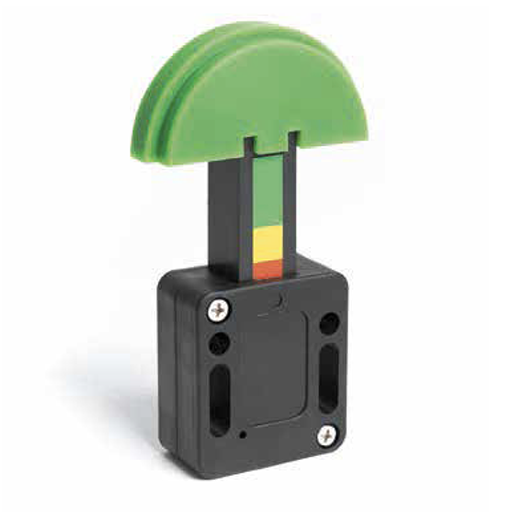

ZİNCİR GERGİ

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

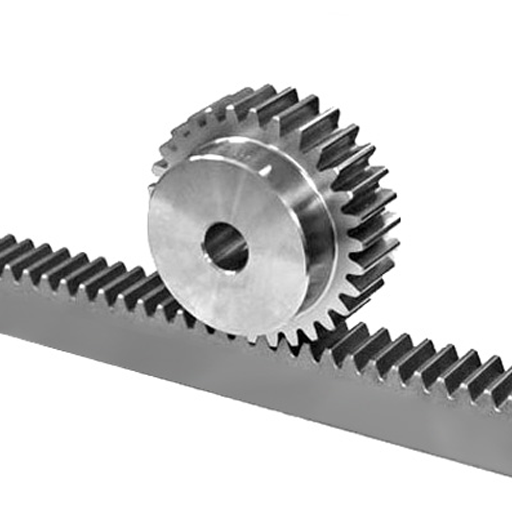

KREMAYER DİŞLİ

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

Dişli Çeşitleri

• Triger Dişli
• Modül Dişli
• Kaplin Dişli
• Zincir Dişli
• Ayna Mahruti Dişli
• Konik Dişli
• Çavuş Dişli
• Düz Dişli
• Helis Dişli
• İç Dişli
• Sonsuz Dişli
• Kremayar Dişli
• Özel Dişli

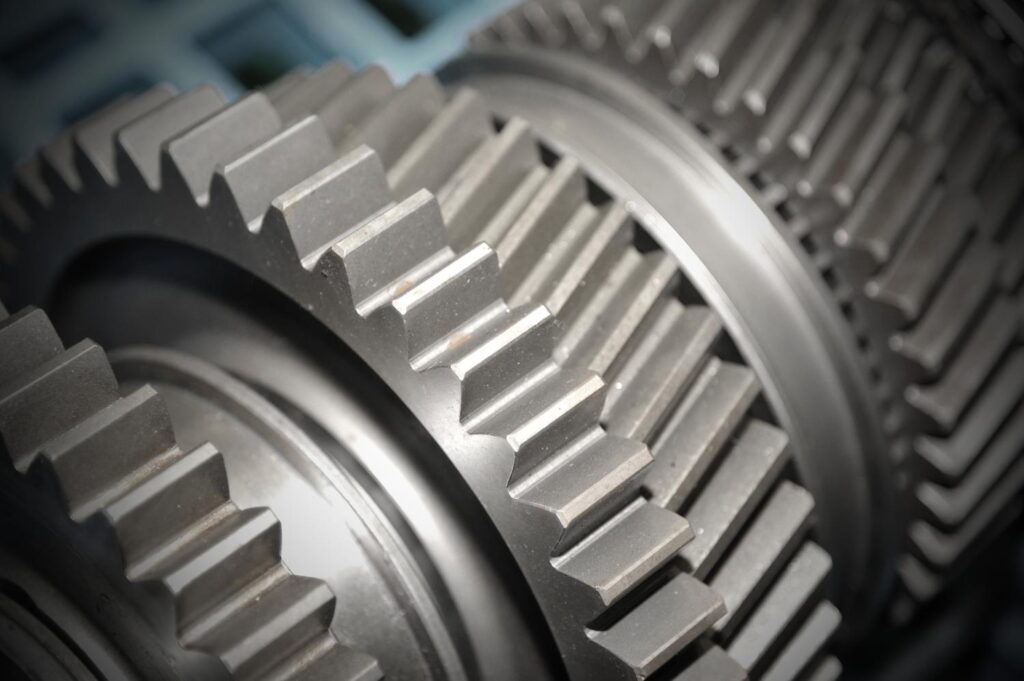

Dişliler

Dişliler zincirli konveyör sistemlerinin en olmazsa olmaz parçaları arasındadır. Motor dönme gücünü aktarmada motora bağlı olarak çalışan dişli modelleri çok önemli görev üstlenir. Çark özellikli tekerlek modeli sağlam bir metalden üretilmiş modeller olarak karşımıza çıkar. Zincirin hareket etmesini dişliler sağlar ve dişliler zincir modellerine uygun olarak tercih edilmelidir.

Kısa bir not: Dişli ve daha fazlası için Türkiye’nin en iyi zincir markası Gurur Makina’yla iletişime geçebilirsiniz.

Dişlide bulunan çıkıntılı yapılar zincirle birebir uyum sağlar ve motorun dönme gücü önce dişli sonra zincir yardımı ile transfer edilir. Zincir ölçü ve modelleri değişken olarak karşınıza çıkarken her bir modele uygun dişli modelleri de mutlaka ürün kategorisi içinde yer alır.

Dişli modelleri belirlenirken zincir modelinin yapısı ve motor tork ayarı belirleyici faktörler arasında bulunur. Hassas ve dikkatli ayarlara göre üretilmiş olan dişli modelleri güç aktarma organı olarak çok önemli kimliğe sahip olarak karşınıza çıkmıştır.

 Tahrik dişlisi olarak bilinen bu modeller, zincire bağlı sistemlerin verimliliğini sembolize eden bir yapıyı ortaya koymuştur. Güç aktarımı uzun mesafelerde olsa bile motor gücüne bağlı olarak bu sistem ve parçaları aktif olarak görevini yerine getirebilmek durumundadır.

Dişili Modelleri

Dişliler uzun zamandan beri zincirli sistemin işlemesinde ana rol üstlenmiştir. İstenen standartlarda ölçüye sahip olan zincir modelleri aynı ölçü özelliğine sahip olan dişli modeli ile uyumlu bir eşleşme sağlar. Böylece motor gücünün performansı ortaya sağlıklı bir güç aktarma sonucu çıkarır.

Triger dişli, modül dişli, kaplin dişli, zincir dişli, ayna mahruti dişli, konik dişli, çavuş dişli, düz dişli, helis dişli, iç dişli, sonsuz dişli, kremayar dişli ve özel dişli ürünlerimiz bu konuda geniş bir kategorinin seçenekleri olarak karşınıza gelmektedir. Düz ve pürüzsüz yapıda olan makara modellerinin aksine dişli modellerinde her biri sistemin parçası olan dişler zincir boşluklarına uyumlu olup zincirin dönmesini ve güç aktarımını sağlamaktadır.

Dişliler endüstriyel sistemlerin çalışmasında çok önemli bir parça olarak karşımıza çıkar. Motorun dönme kuvveti direk olarak dişlilerin dönmesine neden olurken dişliler zincir yataklarına girer ve böylece dönmenin sağlamış olduğu kuvvet konveyör ve farklı makinelerdeki zincirlere buradan da sistemin kendisine aktarılır. Dişlilerde bulunan mil boşluğu sayesinde dişliler motorlara uyumlu olup zincire entegre olacak şekilde değişip sisteme uyum sağlamaktadır.

Dişliler Ve Çalışma Prensipleri

Dişliler zincirin esas hareketini sağlayan parça olarak karşımıza çıkar dişlinin çağının boyutları ise zincir hareketinin hızına etki eder. Dişliler sağlam çelik malzemeden üretilmiş olsa da zorlu çalışma koşulları sebebiyle korozyon ve aşınma etkisi ortaya çıkar.

Bu durumun önlenmesi açısından hem dişlinin hem de zincirin belli oranda doğru yağ ile yağlanması gerekir. Sürtünme ve ısınmanın etkilerini gidermek açısından dişlilere zamanında ve periyodik olarak bakım yapmak oldukça önemlidir.

Bazı sistemlerde dişliler farklı özelliklere sahip olup tork gücünü artıracak bir parça olarak da kullanılmaktadır. Farklı çap ve çevre ölçüsüne sahip olan kremayar zincir modelleri zincirlerle uyumlu olmayan ve dişli yapılarla uyumlu olan bir model olarak ortaya çıkmaktadır. Motor gücü ve tork hesabına uygun olarak tercih edilen dişliler, içinde bulunduğu sisteme uyumlu yapısı ile kendini göstermektedir.

Dişli Ürünlerimiz

Güç iletim konusunda önemli unsur olan dişli modellerimiz ürün kategorimiz içinde önemli örnekler arasında yer almaktadır. Gerek bir sistemin parçası olarak gerekse de sadece dişli olarak ürünlerimiz içerisinden istediğiniz tercihleri seçebilirsiniz. Yedek parça olarak pek çok firma dişli ürünlerimizi bünyesinde bulundurmak istemektedir.

Farklı model ve farklı ölçü seçenekleri ile ürünlerimiz geniş bir kategorinin seçenekleri olarak karşınıza gelmektedir. Ürünlerimiz ve fiyatları hakkında verdiğimiz bilgiler sayesinde yeterli bilgiye sahip olabilir ve bu şekilde ihtiyacınız olan ürünleri tedarik edebilirsiniz

Her bir sağlam ve her biri paslanmaz özelliğe sahip olan dişli modellerimiz düşük devir gereksinimi duyan mekanizmalarda çok etkili ve gerekli bir parça olarak karşınıza çıkacaktır. Konveyör, üretim bandı ve süreç hatlarında yüksek verimlilik planlamanız için dişli modellerimiz size kolaylık sağlayacaktır. Her tür model seçeneklerini tarafımızdan elde edebilir ve uygun koşullarda alabilirsiniz.

Zincir Dişlisi Nedir?

Zincir dişlisi, zincirin üzerine oturarak dönme hareketini aktaran veya alan dişli çarktır. Dişleri, eşleştiği zincirin adımına ve makara çapına göre işlenir; bu yüzden dişli daima zincir standardıyla birlikte seçilir. DIN 8187 (B serisi) bir zincir, DIN 8188 (ASA serisi) için işlenmiş dişliye oturmaz.

Zincir dişlisinin ömrü ve sessiz çalışması üç değişkene bağlıdır: doğru diş sayısı, doğru göbek tipi ve zincirle uyumlu diş profili.

Diş Sayısı Nasıl Seçilir?

Diş sayısı hem çevrim oranını hem de zincirin çalışma karakterini belirler:

• 17 diş alt sınırdır. Daha az dişte zincir dişliye çokgen gibi sarılır (poligon etkisi); hız dalgalanması ve darbe artar.
• Tek sayı diş tercih edilir. Tek sayılı diş, aşınmayı zincir baklaları arasında daha eşit dağıtır.
• Büyük dişlide 114 diş üst sınır kabul edilir. Daha büyük dişlide zincir uzaması, dişli üzerinde hızlı tırmanmaya yol açar.
• Yüksek devirde diş sayısı artırılır. Bu, hem gürültüyü hem darbeyi azaltır.

Bölüm dairesi çapı, diş sayısı ve adımdan hesaplanır: d = p / sin(180° / z). Burada p zincir adımı, z ise diş sayısıdır. Bu değer, dişlinin makineye sığıp sığmayacağını belirlemek için gereklidir.

Göbek Tipleri: A, B ve C

Tip	Yapı	Kullanım
A tipi	Göbeksiz, düz plaka	Flanşa veya kasnağa cıvatalanarak bağlanır
B tipi	Tek tarafta göbek	En yaygın tip; mile kama veya burçla bağlanır
C tipi	Her iki tarafta göbek	Uzun göbek gerektiren, yüksek momentli bağlantılar

Göbek deliği ham (pilot) veya ölçüye işlenmiş olabilir. Ham göbekli dişli, mil çapına göre sonradan işlenir; bu, standart dışı mil ölçülerinde esneklik sağlar. Konik burçlu göbek seçildiğinde ise aynı dişli, burç değiştirilerek farklı mil çaplarında kullanılabilir. Bağlantı elemanı seçimi için aktarma organları yazımız yol göstericidir.

Dişli Malzemesi ve Sertleştirme

• Karbon çelik (C45): Genel kullanım. Ekonomik, işlenmesi kolay.
• Sementasyon çeliği: Diş yüzeyi sertleştirilir, çekirdek tok kalır. Yüksek yük ve darbede tercih edilir.
• İndüksiyonla sertleştirilmiş diş: Yalnız diş yüzeyi sertleştirilir; aşınma direnci belirgin biçimde artar.
• Paslanmaz: Gıda, ilaç ve ıslak ortamlar. Aşınma direnci karbon çeliğe göre düşüktür.
• Plastik (POM, PA): Düşük yüklü, sessiz çalışması gereken ve yağlamasız hatlar.

Uygulamada en sık yapılan hata, sert zinciri yumuşak dişliyle çalıştırmaktır. Dişli birkaç yüz saatte diş profilini kaybeder ve sonrasında yeni zinciri de hızla tüketir.

Diğer Dişli Tipleri

Kremayer dişli

Dönme hareketini doğrusal harekete çeviren düz dişli çubuktur. Pinyon dişli ile birlikte çalışır. Otomatik kapı, tezgâh ekseni ve konumlandırma sistemlerinde kullanılır. Seçimde modül, diş yüksekliği ve çubuk uzunluğu belirleyicidir.

Modül dişli (düz alın dişli)

Klasik güç aktarım dişlisidir. Ölçüsü modül (m) ile tanımlanır; modül, diş büyüklüğünü gösterir. Eşleşecek iki dişlinin modülü aynı olmak zorundadır.

Konik dişli ve ayna-mahruti

Kesişen eksenler arasında hareket aktarır. Genellikle 90 derece yön değiştirme gereken tahriklerde kullanılır.

Kaplin dişli

İki mili esnek biçimde birleştiren, dişli göbek ve zincir ya da manşon kullanan bağlantı elemanıdır. Küçük eksenel kaçıklıkları tolere eder.

Zincir gergi (gerdirme) elemanları

Zincirin çalışma gerginliğini koruyan yaylı veya ayarlı elemanlardır. Uzun aks mesafelerinde ve zincirin sarkma yaptığı hatlarda gereklidir.

Dişli Aşınması Nasıl Anlaşılır?

Dişli değişim kararı, ölçüden çok diş profilinin biçimine bakılarak verilir:

• Sivrilmiş diş uçları: Diş, kancaya benzer bir görünüm alır. İleri aşınma göstergesidir.
• Tek yönde çukurlaşma: Çalışma yüzeyinde oyuk oluşmuştur; zincir bu oyuğa oturarak vurmaya başlar.
• Diş dibinde parlaklık: Zincir dişli üzerinde tırmanıyor demektir; uzama sınırı aşılmıştır.
• Kırık veya çatlak diş: Zincir atlaması ve ani duruş riski. Derhal değişim gerekir.

Zincir ve dişli birlikte değiştirilir. Aşınmış dişliye takılan yeni zincirin ömrü tipik olarak yarıya iner; benzer biçimde yeni dişli eski zincirle çalıştırıldığında diş profili hızla bozulur.

Sipariş Verirken Hangi Bilgiler Gerekir?

1. Zincir standardı ve adımı (örneğin 12B-1, adım 19,05 mm)
2. Diş sayısı
3. Sıra sayısı (simplex, duplex, triplex)
4. Göbek tipi (A, B, C) ve göbek deliği çapı
5. Kama yuvası ölçüsü veya konik burç tipi
6. Malzeme ve sertleştirme isteği

Elinizde numune varsa ölçü çıkarımı bizim tarafımızdan yapılabilir. Standart dışı diş sayısı ve göbek ölçülerinde numuneye göre imalat yapıyoruz. Teklif için fiyat talep formunu kullanabilirsiniz.

Sık Sorulan Sorular

Zincir dişlisi seçerken hangi standart esas alınır?

Dişli, eşleşeceği zincirin standardına göre seçilir. DIN 8187 (B serisi) ve DIN 8188 (ASA serisi) dişlileri birbirinin yerine kullanılamaz; adım aynı olsa bile makara çapı ve diş profili farklıdır.

Diş sayısı neden tek olmalı?

Tek sayılı diş, zincir baklalarının her turda farklı dişlere denk gelmesini sağlar. Böylece aşınma daha eşit dağılır ve dişli ömrü uzar.

Küçük dişlide en az kaç diş olmalı?

Genel kabul 17 diştir. Daha az dişte poligon etkisi artar; zincir dişliye çokgen gibi sarılır, hız dalgalanması ve darbe yükü yükselir.

Zincirle dişli aynı anda mı değiştirilmeli?

Evet. Aşınmış dişliye takılan yeni zincir kısa sürede tükenir; aynı şekilde yeni dişli, uzamış zincirle çalıştırıldığında diş profilini hızla kaybeder.

Bölüm dairesi çapı nasıl hesaplanır?

d = p / sin(180° / z) formülüyle bulunur; p zincir adımı, z diş sayısıdır. Bu değer dişlinin makineye sığıp sığmayacağını ve merkez mesafesini belirlemede kullanılır.
