Konveyör Zincirleri

GENEL BAKIŞ

Konveyör Zincirleri

KATALOG

Tüm ürünlerimize ait genel kataloğumuzu indirmek için aşağıdaki linki tıklayabilirsiniz.

Katalog İndir PDF

M/MC/MT SERİSİ ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

FV/FVT/FVC SERİSİ ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

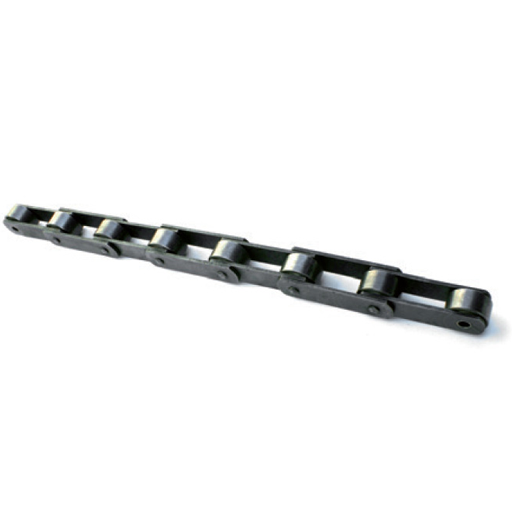

Y/YT/YC SERİSİ ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

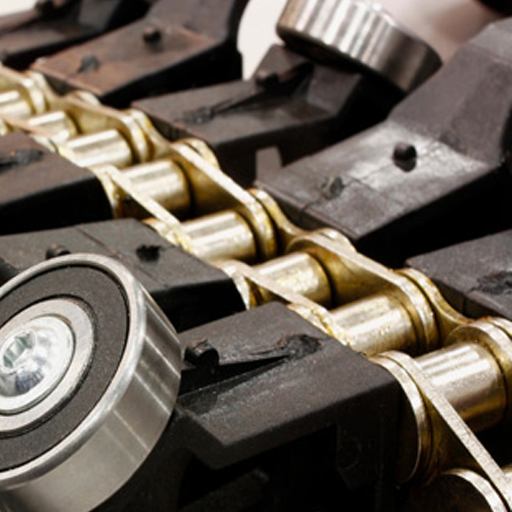

STANDART OLMAYAN KONVEYÖR ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

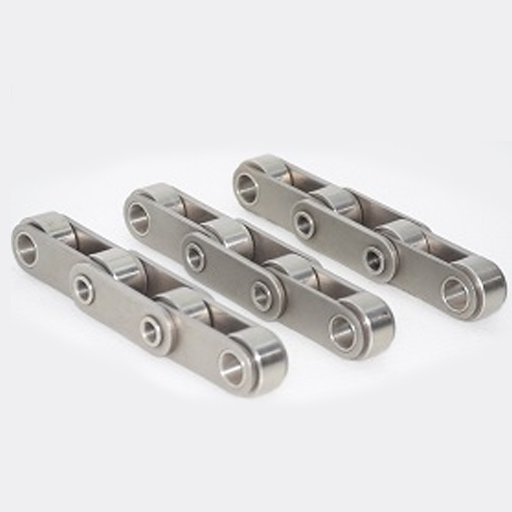

STANDART OLMAYAN PASLANMAZ KONVEYÖR ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

KONVEYÖR ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

ÖZEL İMALAT ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

Konveyör Zincirleri

Konveyör zincirleri çok sayıda işletmenin modernizasyonuna önemli katkı sağlayan teknoloji ürünü olarak karşımıza çıkmaktadır. Ataşmanlar ve zincir kulakları ile bu model, taşıma ve transfer amaçlı bir model olarak karşımıza çıkmaktadır. Fabrikasyon üretim sistemi içinde yine konveyörler çok önemli bir yer tutar. İş süreçlerini oluşturmak ve düzenli şekilde takip etmek bu sistemle daha verimli ve avantajlı sonuçlar oluşturur.

Kısa bir not: Gurur Makina olarak 1986 yılından beri en iyi zincirleri müşterilerimize tedarik etmekte ve hizmet vermekteyiz. Türkiye’nin zincir markası

Sıra ile dizilmiş ürünler belli bir yükseklikte bulunur ve bu sayede sağlıklı iş akışı gerçekleşir. Bu esnada çalışan bireylerin ergonomi konusunda önemli avantaja sahip olduğu görülür. Üretim bantları olarak isim verilen konveyörler, modernize edilmiş olan iş yerlerinde karşımıza çıkar. Bu sistemin verimliliğini net görebilmeniz için fabrikalardaki modern çalışma sistemleri size fikir verecektir.

Ürün ve mal taşıma konusunda konveyörler ve konveyör zincirleri çok önemli görevler üstlenir. Bu sayede üretim ve taşıma konusunda çok avantajlı ürün örnekleri karşınıza çıkar bazen PVC bir bant bazen de ahşap paletlerle desteklenmiş olan bir bant modeli ile çok fonksiyonel üretim hatları oluşturmak söz konusu olmaktadır. Bu esnada verimli şekilde tasarlanan ve kullanılan konveyör zincirleri, bu sistemin çok önemli bir görevini üstlenmek durumundadır.

Konveyör Zincirleri Ne İşe Yarar?

Konveyör zincirleri taşıma bantları ve üretim hatları için hayati önem taşır. Çift hatveli ve ataşman destekli olan zincir modelleri pek çok fabrikada veya şirkette kullanılan taşıma modeli olarak karşımıza çıkmaktadır. Ürünlerin transferi bu sistemle sağlanırken aynı zamanda ergonomik ve fonksiyonel ürün bantları için bu sistem ve malzemeler kullanılmak durumundadır. Hazırlık, üretim ve ambalaj gibi süreçler konveyörler üzerinde yapılırken bu sayede üretim performansını artırmak ve üretimi daha seri hale getirmek söz konusu olmaktadır.

Konveyör sistemini çalıştırmak için motor gücüne ihtiyaç vardır. Bu gücün etkisini bir dişliye taşımak, oradan da konveyör zincirlerine aktarmak önemli bir gerekliliktir. Hattın kapasitesini kaldırabilmesi açısından zincirler karbon destekli demir metalinden üretilmektedir. Çelik olarak da bildiğimiz bu metaller, sert ve sağlam yapısı ile konveyörler için vazgeçilmez malzemeler arasında bulunmaktadır. Metrelerce uzunlukta karşınıza çıkan konveyörler, sağlam dişli ve zincir desteği ile uzun süreler çalışır ve işletmelere hizmet desteği verir.

Konveyör Zincir Modelleri

Konveyörün çalışmasında etken olan motor ve dişli yapısı burada kullanılacak olan zincir yapısını belirlemek durumundadır. Zincir uzunluğu ise genelde bu sistemin maksimum gücü ile sınırlandırılır. Hizmet alanı uzunluğu daha fazla ise bir yerine birkaç konveyör uç uca eklenir ve sistem tamamlanır.

Üretim ve taşımada etkin olan bu tür ürünler, kendi içindeki model zenginliği ile endüstriyel anlamda işletmelere önemli kolaylıklar sağlar. Sistemin ilk kurulumu esnasında uzmanlar ve kaliteli bir üretim süreci, ürünlerin tedarik edilmesini sağlar. Yıpranma ve aşınma durumlarında ise zincir değişimi için yapılan çalışmalar sitemin verimliliği açısından önemli avantaj sağlar.

Konveyör modellerine göre zincir modelleri de farklılıklar göstermektedir. Seri üretim ve kolay taşıma konusunda bu ürünlerden yardım almak gerekir. Sistem bakımından avantajlı olan bu ürünler, malzeme kalitesi ile dayanıklı bir sonuç ortaya koymaktadır. Zamanla oluşan deformasyon durumlarında tamir ve değişim çalışmaları ile soruna çözüm bulmak söz konusu olmaktadır.

Konveyör Zincir Hizmetlerimiz

Ürünlerimiz içinde bulunan konveyör zincir modelleri, sahip olmak istediğiniz veya verimliliğini devam ettirmek istediğiniz sistemin önemli bir parçası olmaya devam edecektir. Konveyör arızaları büyük oranda zincirlerden kaynaklanır. Sürekli işleme halinde olan zincirler, sürtünme, ısınma ve aşınmaya bağlı olarak bazı sorunları açığa çıkarır.

 Bu gibi durumlarda ihtiyacınız olan zincir modelini ve miktarını bize iletip bu konuda bizden yardım alabilirsiniz. Çok sağlam, yeni ve kaliteli zincir modelleri ile firma olarak her zaman size gereken yardımı sunarız. Üretimde herhangi bir aksaklık yaşanmaması adına zincir takımlarını hazır tutan firmalar da bulunmaktadır. Firmamızın tedarik konusunda her zaman hazır oluşu, işletmeler için genel bir avantaj sonucunu ortaya koymaktadır.

Konveyör zincir modelleri konusunda gerekli olan her üründe size destek için hazır durumdayız. Ürün kategori sayfalarımızda yer alan ürünleri en uygun şekilde size ulaştırmak için görevimizin başındayız. Konveyör sisteminin verimli çalışması için zincir tedariki konusunda bizi tercih etmenizi tavsiye ederiz.

Konveyör Zinciri Nedir?

Konveyör zinciri, ürünü veya malzemeyi bir noktadan diğerine taşımak için kullanılan, transmisyon zincirine göre daha büyük adımlı ve daha geniş plakalı zincir ailesidir. Transmisyon zinciri gücü aktarmak için tasarlanırken, konveyör zinciri yük taşımak için tasarlanır.

Bu fark yapıya yansır: konveyör zincirlerinde adım büyüktür (genellikle 50 mm ve üzeri), plakalar düz ve yüksektir, makara çapı taşıma yüzeyine göre seçilir. Çoğu uygulamada zincire ataşman (kulak) bağlanarak çıta, palet veya taşıyıcı eleman monte edilir.

Konveyör Zinciri ile Transmisyon Zinciri Farkı

Özellik	Konveyör zinciri	Transmisyon zinciri
Amaç	Yük taşıma	Güç aktarma
Adım	Büyük (50-250 mm)	Küçük (9,5-38 mm)
Hız	Düşük	Orta-yüksek
Makara	Büyük çaplı, taşıyıcı	Küçük, dişliye oturan
Ataşman	Çoğu uygulamada var	İsteğe bağlı
Yağlama	Sınırlı, çoğu zaman kızak üzerinde kuru	Sürekli yağlama tercih edilir

M, FV ve Y Serisi Konveyör Zincirleri

M serisi

DIN 8167 / ISO 1977 kapsamındaki en yaygın konveyör zinciri ailesidir. Kod içindeki sayı, yaklaşık kopma yükünü kN cinsinden gösterir: M40 yaklaşık 40 kN, M112 yaklaşık 112 kN kopma yüküne sahiptir.

Kod	Yaklaşık kopma yükü (kN)	Yaygın adımlar (mm)
M20	20	50 · 63 · 80 · 100
M28	28	50 · 63 · 80 · 100 · 125
M40	40	63 · 80 · 100 · 125 · 160
M56	56	63 · 80 · 100 · 125 · 160 · 200
M80	80	80 · 100 · 125 · 160 · 200 · 250
M112	112	100 · 125 · 160 · 200 · 250
M160	160	125 · 160 · 200 · 250 · 315
M224	224	160 · 200 · 250 · 315

MC ve MT türevleri, makara tipindeki farkı belirtir: MC genellikle daha büyük taşıyıcı makara, MT ise özel makara düzeni içerir. Makine üzerindeki mevcut zincirin türevi, taşıyıcı ray genişliğiyle birlikte kontrol edilmelidir.

FV serisi

FV, FVT ve FVC serileri özellikle ağır sanayi taşıma hatlarında kullanılır. Plaka yüksekliği ve pim çapı M serisine göre büyüktür; ağır ve abrazif malzeme taşımada tercih edilir. Kod içindeki sayı yine kopma yükü mertebesini gösterir (FV63, FV90, FV112, FV140, FV180).

Y serisi

Y, YT ve YC serileri, plakaları daha yüksek ve düz olan taşıma zincirleridir. Palet ve büyük parça taşıyan hatlarda, ürünün doğrudan plaka üzerine oturduğu uygulamalarda kullanılır.

Ataşman (Kulak) Tipleri

Konveyör zincirinin taşıma işlevi, çoğu zaman zincire bağlanan ataşmanla sağlanır:

• K tipi (düz kulak): Plakaya dik, düz bağlantı yüzeyi. Çıta ve palet bağlantısında standarttır.
• A tipi (yan kulak): Plaka yanına uzanır; yan taşıma ve yönlendirme uygulamalarında kullanılır.
• Uzatılmış pim: Pimin bir ucu uzatılır; itici veya taşıyıcı eleman doğrudan pime bağlanır.
• Uzatılmış plaka: Plakanın kendisi taşıma yüzeyi olacak biçimde büyütülür.

Ataşman siparişinde kulak tipi kadar kulak aralığı da belirtilmelidir: her baklada (K1), iki baklada bir (K2) ya da daha seyrek. Aynı adımdaki iki zincir, farklı kulak aralığı yüzünden birbirinin yerine kullanılamaz.

Malzeme ve Yüzey Seçimi

• Karbon çelik: Genel sanayi taşıma hatları.
• Galvaniz kaplama: Nemli ortam ve dış mekân; korozyon direncini artırır.
• Paslanmaz: Gıda, ilaç, kimya. Islak temizlik yapılan hatların standardı.
• Sertleştirilmiş pim ve burç: Abrazif ortamda (çimento, maden, cam) ömrü belirgin biçimde uzatır.

Konveyör Zinciri Seçim Adımları

1. Taşınacak toplam yükü hesaplayın. Ürün ağırlığı, zincirin kendi ağırlığı ve taşıyıcı elemanlar toplanır.
2. Sürtünme direncini ekleyin. Zincirin kızak üzerinde mi, makara üzerinde mi çalıştığı sürtünme katsayısını belirler.
3. Emniyet katsayısı uygulayın. Taşıma hatlarında kopma yükünün tamamı değil, güvenli çalışma yükü esas alınır.
4. Adımı ve seriyi seçin. Hesaplanan çekme kuvvetini karşılayan en küçük seri tercih edilir; gereğinden büyük seri gereksiz ağırlık ve maliyet getirir.
5. Ataşman düzenini belirleyin. Taşınan ürünün boyutu, kulak aralığını belirler.
6. Kızak ve profil seçimini birlikte yapın. Zincir ile kızak tek bir sürtünme çifti oluşturur.

Kızak malzemesi ve profil kesiti için zincir kızağı ve profil seçimi yazımıza bakabilirsiniz.

Bakım ve Ömür

• Uzama takibi: Konveyör zincirlerinde de sınır nominal boyun yüzde 2'sidir. Uzun hatlarda ölçüm birkaç noktadan alınır.
• Kızak aşınması: Kalınlığın üçte biri aşındığında kızak değiştirilir; geciktirilirse zincir şasiye temas eder.
• Ataşman kontrolü: Gevşemiş cıvata ve eğilmiş kulak, ürün sıkışmasına ve toplu hasara yol açar.
• Temizlik: Ürün artığı ve toz birikintisi sürtünmeyi artırır, motor akımını yükseltir.
• Gerginlik: Uzun hatlarda gergi elemanının hareket payı düzenli kontrol edilmelidir.

Sık Sorulan Sorular

M40 kodundaki 40 ne anlama gelir?

Yaklaşık kopma yükünü kN cinsinden gösterir. M40 zincirin kopma yükü yaklaşık 40 kN'dur. Çalışma yükü, emniyet katsayısı uygulanarak bu değerin belirli bir oranı olarak seçilir.

Konveyör zinciri yerine transmisyon zinciri kullanılabilir mi?

Hafif yüklü kısa hatlarda kullanılabilir, ancak taşıma hatlarında önerilmez. Transmisyon zincirinin plaka yüksekliği ve makara yapısı sürekli taşıma yüküne ve kızak üzerinde kaymaya göre tasarlanmamıştır.

Zincirin hangi seri olduğunu nasıl anlarım?

Adım ölçüsü, plaka yüksekliği, pim çapı ve makara çapı ölçülerek seri belirlenir. Ataşman varsa kulak tipi ve aralığı da not edilmelidir. Numune veya net fotoğraf gönderdiğinizde ölçü çıkarımını biz yapabiliriz.

Paslanmaz konveyör zinciri hangi durumlarda gerekir?

Gıda ve ilaç üretiminde, ıslak temizlik yapılan hatlarda ve kimyasal temas olan ortamlarda gerekir. Kopma yükü karbon çeliğe göre daha düşük olduğundan yük hesabı paslanmaz serinin kendi değerleriyle yapılmalıdır.

Standart dışı ölçüde zincir temin edilebilir mi?

Edilebilir. Numuneden alınan adım, plaka, pim ve ataşman ölçüleriyle özel imalat yapılır. Eski model makinelerde orijinal parçanın bulunamadığı durumlarda uygulanan yol budur.
