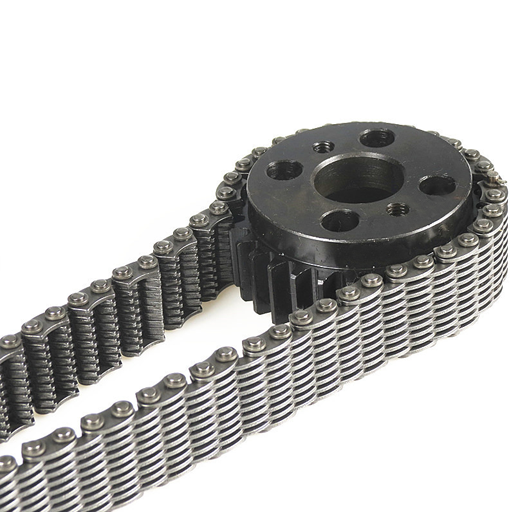

SESSİZ ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

PIV VARYATÖR ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

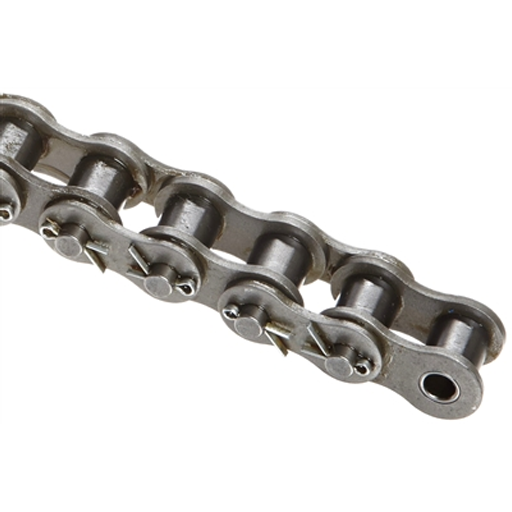

AĞIR HİZMET (H) TİP ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

YANA YAYLANAN ZİNCİR

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

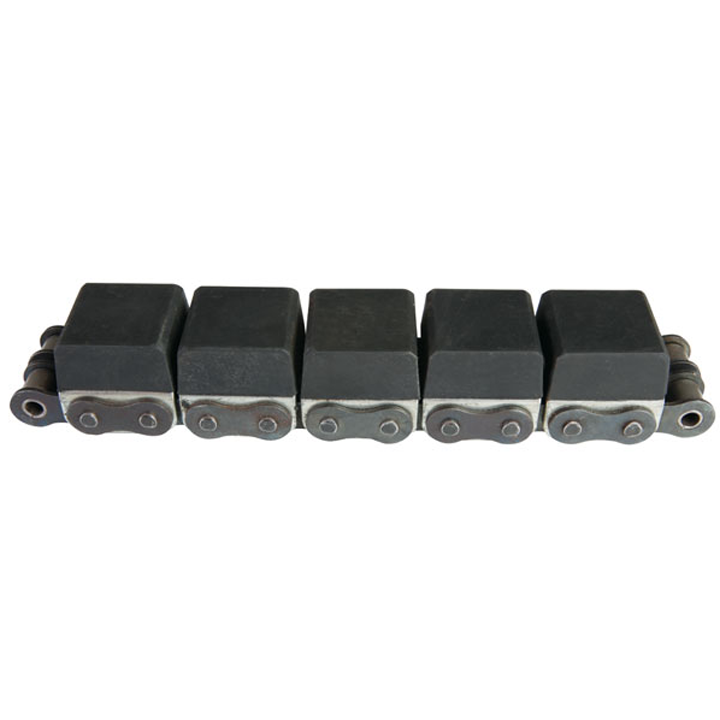

ÜSTÜ KAUÇUKLU ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

U KÖPRÜLÜ ZİNCİRLER

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

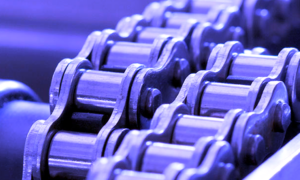

Transmisyon Zincirleri – Kulaklı Zincir

Transmisyon Zincirleri tahrik zincirleri olarak bilinen endüstriyel zincir modelleridir. En iyi zincir markası olan Gurur makina ile kaliteli ürünlere ulaşabilirsiniz. Motor tork gücünü farklı bir sisteme aktarma konusunda kullanılan zincir hız ve moment dönüşümünü sağlar. Dişli ve zincir bütünleşmesi ile motor gücünün farklı sistemlere aktarılması sağlanır. Oldukça sağlam bir model olan bu zincir türü sağlam, paslanmaz ve gerekli esnek yapıya sahip bir model olarak karşımıza çıkar. Kullanıldığı sistem içinde ne kadar yıpranırsa yıpransın. Bu zincir modeli dayanıklı yapısı ile kendini gösterir.

Pim makara burç, iç ve dış plaka olarak bilinen 5 parçadan oluşan transmisyon zincirleri çok geniş bir endüstriyel alanda kullanılmaktadır. Gerilmeye, sürtünmeye ve zorlu güç taşımaya uygun bir zincir modeli olarak karşımıza çıkan bu modeller kullanım ömrü oldukça uzun olarak karşımıza çıkar.

Transmisyon zincir modellerinde iki pim arasında hatve olarak bilinen bir boşluk bulunur. Aslında bu boşluk zincir modeli için belirgin bir ayırt edici özellik olarak karşımıza çıkar. Zorlu çalışma şartlarına en uygun şekilde tasarlanan ve üretilen zincir modelleri, güç çalışma koşullarına rağmen yıllarca çalışır ve çalışırken de bir zorluk çıkarmaz. Gerekli bakımlar yapıldığı zaman bu zincir modelinin uzun ömürlü ve sağlıklı bir model olduğu görülür.

Transmisyon Zincir Modelleri

Transmisyon zincir modelleri şekil ve işlevsel yapı olarak 3 başlıkta incelenebilir. Kulaklı ataşmanlı ve pim çıkıntılı olarak üç gruba ayrılan zincir modelleri buradaki model farkı ile değişik alanlarda avantajlı kullanım sonucu vermektedir. Endüstriyel güç aktarma zinciri sayesinde motor dönme kuvvetinin aynı sisteme bağlı bir yapıya aktarılması söz konusu olmaktadır. Güç kaybı olmayacak şekilde hazırlanan bu sistem sayesinde transfer esnasında yüksek verimlilik ortaya çıkar. Dişli ile zincir boşluklarının kusursuz uyumlu bir yapısı söz konusu olmaktadır. Bu yapı sayesinde motor çalışma performansının uygun ve sorunsuz şekilde aktarılması söz konusu olur.

Transmisyon zincir modelleri arasında çalışma prensibi aynı olsa da şekil ve kullanış bakımından farklar bulunur. Çalışma şartlarına uygun olarak yapılan talepler ise üretici firmanın sağladığı imkânlarla karşılanır. Portatif ve pratik özelliğe sahip olan zincir modelleri sayesinde çalışma performansında düşüş yaşanmaz ve güç kaybı olmaz.

Transmisyon Zincirleri Kullanım Alanları

Transmisyon Zincirleri geniş bir endüstriyel alanda kullanılır. Adından da anlaşılacağı üzere iki sistemi birbirine bağlayan ve devinim transfer eden özelliğe sahiptir. Dönme gücünün aktarılması sayesinde güç transferi sağlanır ve bu sayede pek çok çalışma sisteminin yüksek verimlilikle hizmet vermesi sağlanır. Zincir yapımında yüksek mukavemetli metaller kullanılır. Metal işleme esnasında ise bu sistemi daha güçlü tutacak çalışmalar yapılır. Üretim tamamlandıktan sonra ise gerekli periyotlarda yapılan bakımlar, kullanım süresini çok yüksek tutar.

Güç aktarıcı zincir modelleri sayesinde daha kompleks ve kullanışlı yapıya sahip olan sistemlerin tasarımı mümkün olmuştur. Kullanım amacı ile uyumlu zincir modelleri üretim ve işleme alanında sektörleri destekleyen bir sistemle ihtiyaçları karşılamıştır. Mekanik sistemlerin sektörlere katkısı için transmisyon zincirleri çok önemli bir örnek olarak karşınıza gelmiştir. Ürünler şekil, ölçü ve kullanım alanı farkı ile kendini göstermektedir. Zincir modellerini birbirinden ayıran kod bilgisi ile doğru sipariş verip ihtiyaç olan ürünü temin etmek mümkündür.

Transmisyon Zinciri Hizmetimiz

Üretici firma olarak Transmisyon zinciri modelleri konusunda ihtiyaçlarınızı en uygun şekilde karşılıyoruz. Plan ve projelerinize uygun olarak zincir model ve ölçülerinde size önemli kolaylık sağlıyoruz. Seri ve sağlıklı üretim için endüstriyel zincir ihtiyaçlarınızı karşılıyoruz. Güç aktarma konusunda gerekli olan zincir modelleri, bağlı bulunduğu sistemle çok uyumlu çalışıp işlerinizi daha kolay hale getirecektir. Ürünlerimiz ve fiyatları hakkında detaylı bilgiler size sunulmaktadır. Performansı ve kalitesi en üst seviyede bulunan zincir modelleri firmamızın sunumu ile size gerekli kolaylıkları sağlamaktadır.

Zincir üretimi konusunda kalite, kullanıma uygunluk ve ekonomi şirketimizin önem verdiği konular arasında bulunmaktadır. Her türlü güç ve gergi zorluğuna dayanıklı şekilde üretilmiş olan zincir modellerimiz, sisteminizle uyum sağlayıp seri çalışma koşullarınıza önemli derecede destek verecektir. Paslanmaz özelliğe sahip olan sağlam zincir modellerimiz, gerekli bakımı yapıldığı takdirde uzun ömürlü bir kullanım imkânı ile size katkı sağlayacaktır. Ürünlerimizi görebilir ve size en uygun koşullarda uygun sipariş verebilirsiniz.

Kulaklı Zincirler Nedir? Neden Önemlidir?

Kulaklı zincirler, monte edilen modüler bant sistemlerinin çalışması için oldukça önemli bir araçtır. Ortada bir zincir ve her iki yanında delikli kulaklar sayesinde bantlar rahatlıkla monte edilebilmektedir. Bu sayede ürünleri belirli yerlere taşıma ve havuz içerisine düşmesi sağlanmaktadır. Hatta özellikle fabrikalarda kullanılan bu kulaklı zincir modellerinin verimli bir şekilde çalışabilmesi için bu tür zincirler oldukça önem taşımaktadır. Sağlamış olduğu faydalar ile de sistemlerde sorunsuz olarak çalışma sağlanacak ve istenen faydalar elde edilebilecektir.

Kulaklı Zincir Modelleri

Birçok modüler bant modeli vardır, ancak PVC modüler bant sistemleri en sık tercih edilen tür olmuştur. Hatta bu tür modeller sayesinde yapmam gereken herhangi bir taşıma işlemi son derece hizmetli ve sorunsuz bir şekilde yerine getirmek mümkün olmaktadır. Böylelikle sağlanan imkânlarla en ufaksorun ortaya çıkmaktadır.

Transmisyon Zinciri Nedir?

Transmisyon zinciri, bir motordan alınan dönme hareketini ve momenti, dişliler aracılığıyla başka bir mile aktaran makine elemanıdır. Sektörde tahrik zinciri veya güç aktarım zinciri olarak da anılır. Kayış-kasnak sistemlerinden farkı, hareketi sürtünmeyle değil biçim bağıyla aktarmasıdır: zincir baklaları dişli dişlerine oturur, dolayısıyla kayma olmaz ve çevrim oranı sabit kalır.

Standart bir makaralı transmisyon zinciri dört parçadan oluşur: iç plaka, dış plaka, burç ve makara. Bu parçaların ölçüleri ve malzeme kalitesi, zincirin taşıyabileceği yükü ve servis ömrünü doğrudan belirler.

Transmisyon Zinciri Ne İşe Yarar?

Transmisyon zincirinin üç temel işlevi vardır:

• Güç aktarımı: Motor gücünü kayıpsız biçimde iş miline taşır. Zincir-dişli sisteminin verimi, doğru gerginlik ve yağlamada yüksek seviyede kalır.
• Devir dönüşümü: Farklı diş sayılarına sahip dişliler kullanılarak devir düşürülür veya yükseltilir.
• Konum koruma: Kayma olmadığı için tahrik eden ve edilen mil arasındaki açısal ilişki korunur; senkron çalışma gerektiren hatlarda bu belirleyicidir.

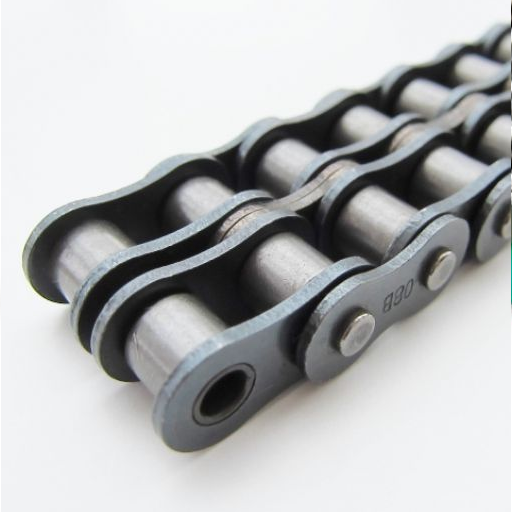

DIN 8187 (B Serisi) Transmisyon Zinciri Ölçüleri

Avrupa standardı B serisi, Türkiye'de en yaygın kullanılan transmisyon zinciri ailesidir. Aşağıdaki tablo tek sıra (simplex) zincirler için tipik ölçüleri ve yaklaşık minimum kopma yüklerini gösterir; kesin değerler üretici kataloğuna göre değişebilir.

Kod	Adım (mm)	Makara çapı (mm)	İç genişlik (mm)	Yaklaşık kopma yükü (kN)
06B-1	9,525	6,35	5,72	9,0
08B-1	12,70	8,51	7,75	18,0
10B-1	15,875	10,16	9,65	22,2
12B-1	19,05	12,07	11,68	28,9
16B-1	25,40	15,88	17,02	60,0
20B-1	31,75	19,05	19,56	95,0
24B-1	38,10	25,40	25,40	160,0

Çift sıra (duplex) ve üç sıra (triplex) sürümlerde taşıma kapasitesi artar; kod sonundaki rakam sıra sayısını belirtir (08B-2, 08B-3 gibi).

DIN 8188 (ASA / ANSI Serisi) Ölçüleri

Amerikan standardı ASA serisi, özellikle ithal makinelerde karşımıza çıkar. B serisiyle aynı adımda olsalar bile makara çapı ve iç genişlik farklıdır; bu nedenle iki seri birbirinin yerine kullanılamaz.

Kod	ANSI	Adım (mm)	Makara çapı (mm)	İç genişlik (mm)	Yaklaşık kopma yükü (kN)
08A-1	40	12,70	7,92	7,85	13,9
10A-1	50	15,875	10,16	9,40	21,8
12A-1	60	19,05	11,91	12,57	31,3
16A-1	80	25,40	15,88	15,75	55,6
20A-1	100	31,75	19,05	18,90	87,0
24A-1	120	38,10	22,23	25,22	125,0

Transmisyon Zinciri Seçerken Nelere Dikkat Edilmelidir?

Seçim beş adımda yapılır:

1. Aktarılacak gücü ve devri belirleyin. Motor gücü (kW) ve küçük dişlinin devri (d/dk) hesabın girdisidir.
2. Servis faktörünü uygulayın. Düzgün yükte düşük, darbeli yükte ve gün boyu çalışmada yüksek faktör seçilir. Hesaplanan güç, faktörle çarpılarak tasarım gücüne dönüştürülür.
3. Adımı seçin. Küçük adım daha sessiz ve yüksek devirde uygundur; büyük adım daha yüksek moment taşır. Aynı gücü küçük adımlı çok sıralı zincirle taşımak, büyük adımlı tek sıraya göre genellikle daha sessiz sonuç verir.
4. Diş sayısını kontrol edin. Küçük dişlide 17 dişin altına inmek, poligon etkisini ve zincir üzerindeki darbeyi artırır.
5. Çalışma ortamını değerlendirin. Nem, kimyasal ve gıda teması varsa paslanmaz seri; tozlu ortamda uygun yağlama rejimi seçilmelidir.

Hesap yöntemini adım adım anlatan içerik için makine zinciri seçimi: adım, kopma yükü ve servis faktörü yazımıza bakabilirsiniz.

Hangi Transmisyon Zinciri Tipini Seçmelisiniz?

• Standart makaralı zincir: Genel güç aktarımı. Pompa, fan, konveyör tahriki.

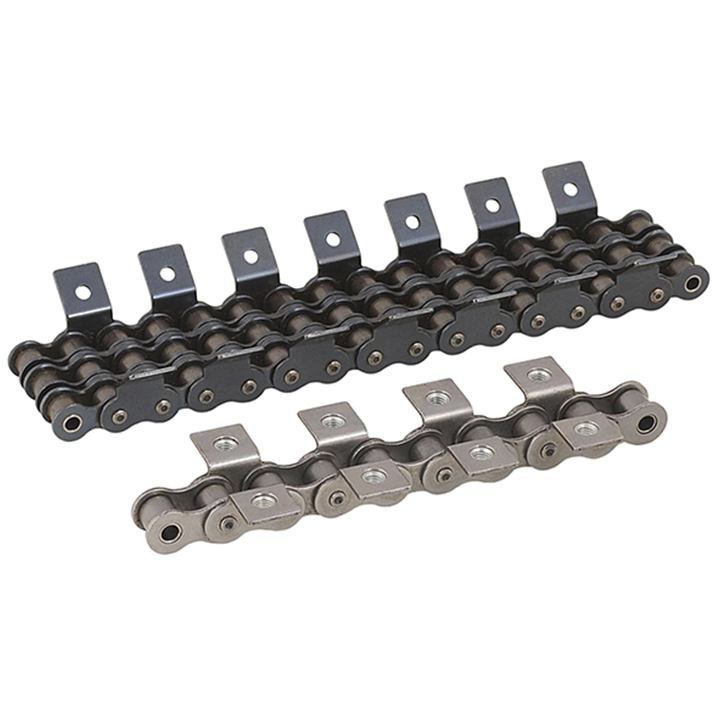

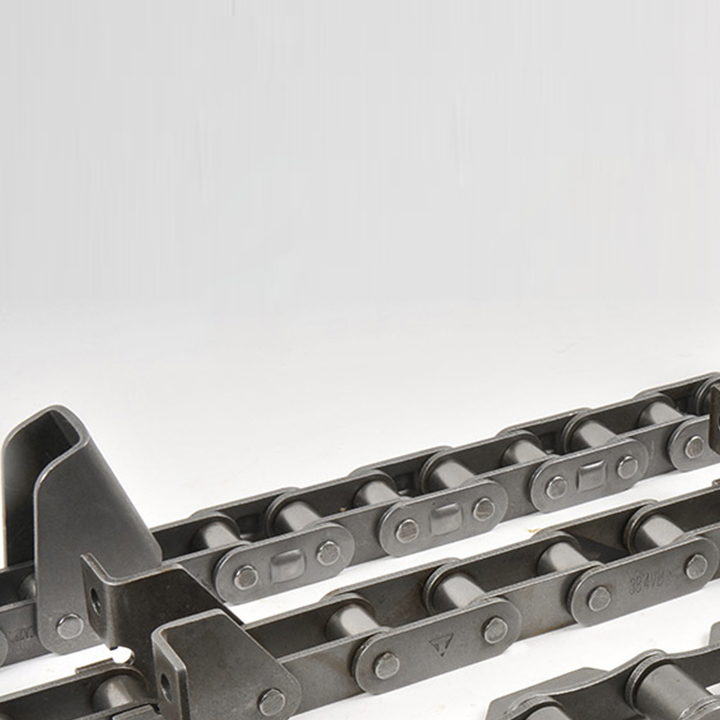

• Kulaklı (ataşmanlı) zincir: Taşıma çıtası veya palet bağlanan hatlar. Kulak tipi ve aralığı sipariş sırasında belirtilmelidir.
• Pim çıkıntılı zincir: Uzatılmış pimlerle ürün itme ve yönlendirme.

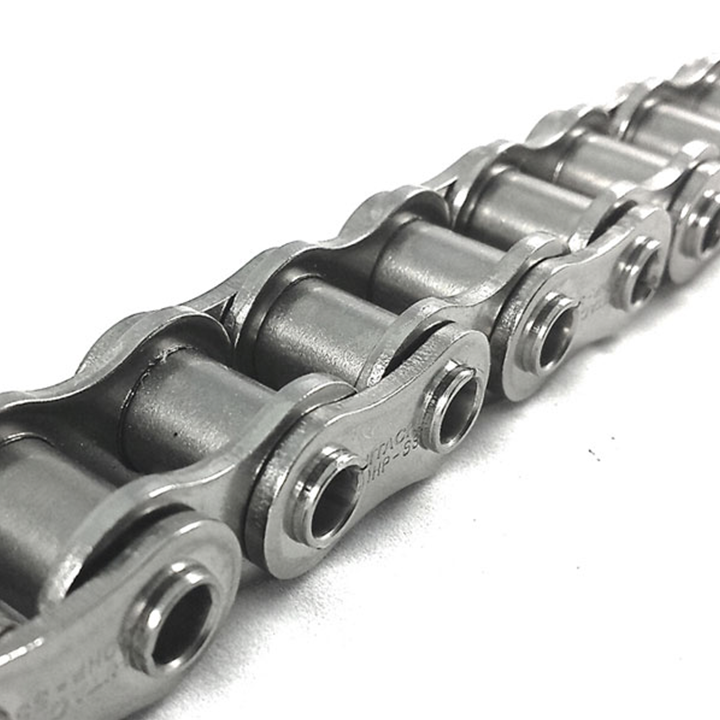

• Pim delikli zincir: Ek aparat cıvatalanan uygulamalar.

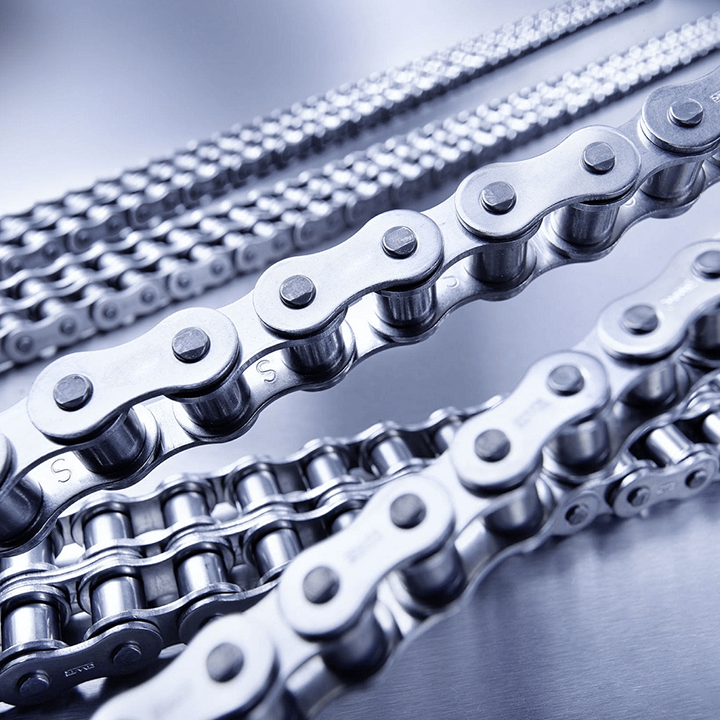

• Paslanmaz zincir: Gıda, ilaç, kimya ve ıslak ortamlar. Korozyon direnci yüksek, kopma yükü karbon çeliğe göre daha düşüktür.
• Zirai zincir: Tozlu ve abrazif tarım koşullarına toleranslı yapı.

Zincir Ömrünü Uzatan Bakım

Transmisyon zincirinin ömrünü belirleyen üç değişken vardır: gerginlik, hizalama ve yağlama.

• Uzama takibi: Nominal boyun yüzde 2'sini aşan zincir değiştirilir; yüzde 3'te dişli üzerinde tırmanma başlar.
• Hizalama: Dişliler aynı düzlemde olmalıdır. Plaka yan yüzeylerindeki parlak iz, kaçıklığın işaretidir.
• Yağlama: Yağ, pim-burç arasına ulaşmalıdır. Yalnız dış yüzeye uygulanan yağ toz tutar ve aşınmayı hızlandırır.
• Dişli ile birlikte değişim: Aşınmış dişliye takılan yeni zincir kısa sürede tükenir.

Transmisyon Zinciri Fiyatları Nasıl Belirlenir?

Fiyatı belirleyen etkenler: seri (B veya ASA), adım ölçüsü, sıra sayısı, malzeme (karbon çelik veya paslanmaz), zincir boyu ve ek parça ihtiyacıdır. Standart dışı kulak düzeni veya özel plaka gerektiren uygulamalarda imalat süreci devreye girer.

Gurur Makina olarak hem stoklu standart zincir tedariki hem numuneye göre özel imalat yapıyoruz. Ölçüsünden emin olmadığınız zincirin fotoğrafını veya numunesini ilettiğinizde standart karşılığını çıkarıp uygun seçeneği paylaşıyoruz. Fiyat için fiyat talep formunu kullanabilir, teknik değerlendirme için iletişim sayfasından bize ulaşabilirsiniz.

Sık Sorulan Sorular

B serisi ile ASA serisi zincir birbirinin yerine kullanılabilir mi?

Kullanılamaz. Adımları aynı olsa bile makara çapı ve iç genişlik farklıdır; dişli profili de seriye göre işlenir. Yanlış seri kullanımı hem zinciri hem dişliyi kısa sürede tüketir.

Zincir uzaması nasıl ölçülür?

Ölçüm tek bakladan değil, en az on bakla üzerinden yapılır. Ölçülen toplam boy bakla sayısına bölünerek gerçek adım bulunur ve nominal değerle karşılaştırılır. Tek bakla ölçümü yanıltıcıdır.

Zincir gerginliği ne kadar olmalı?

Yatay tahriklerde serbest sarkma, akslar arası mesafenin yaklaşık yüzde 2-3'ü kadardır. Dikey ve eğimli hatlarda bu değer düşürülür. Aşırı gergi yağ filmini kırar, gevşek zincir dişliye vurur.

Paslanmaz zincir her ortamda kullanılabilir mi?

Korozyon direnci yüksektir ancak kopma yükü karbon çelik zincire göre daha düşüktür. Yük hesabı paslanmaz serinin kendi değerleri üzerinden yapılmalıdır.

Zincirin sadece kopan baklası değiştirilebilir mi?

Geçici çözüm olarak yapılabilir, kalıcı değildir. Uzamış zincire takılan yeni bakla farklı adımda çalışır ve dişli üzerinde düzensiz yük oluşturur. Doğrusu zincirin tamamının yenilenmesidir.
