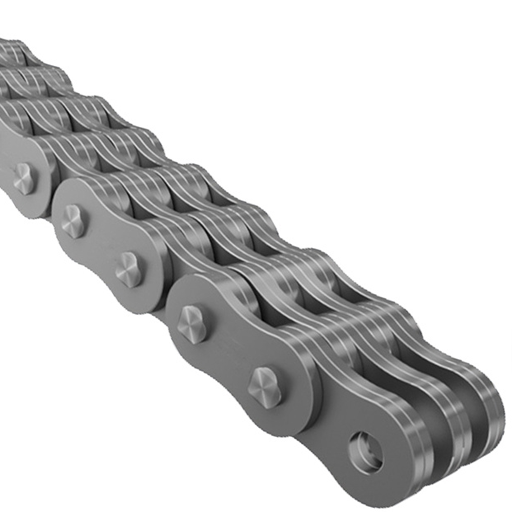

LL GRUBU

Ürün hakkında teknik dokümanı aşağıdaki bağlantıdan indirebilirsiniz. PDF Katalog

Fleyer Zincirler -Yaprak Zincir

Fleyer zincirler (yaprak zincirler) endüstriyel zincir modelleri içinde insanların işini kolaylaştıran teknoloji sistemlerinde kullanılmaktadır. İnsan gücünün yetmediği alanlarda vinç ve forklift gibi unsurlar devreye girmektedir. Kolay ve güç harcamadan kaldırma mekanizması olan bu tür araçlar fleyer zincirler desteklenen teknoloji ve ürün olarak kendini göstermektedir. Yaprak zincir olarak tanınan bu zincir modelleri kaldırma mekanizmasının tamamlanması ve düzgün çalışması için kullanılan bir ürün modeli olarak kendini göstermektedir. Taşıma, transfer, istifleme, yükleme ve çeşitli kaldırma işlemleri esnasında fleyer zincir modelleri kullanılmaktadır.

Zincir markası olarak Gurur Makina her daim hizmete ve üretmeye hazır ve sektörde öncü olarak çalışmaya devam etmektedir.

Kaldırma zinciri olması sebebiyle bu modellerin çok katlı ve yüksek mukavemetli olduğu bilinmektedir.Fleyer zincirler; çelik ve sağlam metal özellikli bu modeller, sağlıklı bakımla beraber çok uzun süre kullanılan modeller olarak kendini göstermektedir. Yükün ağır oluşuna göre uygulanan güç miktarında bir artış söz konusu olmaktadır. fleyer zincir modelleri ise bu güç ve gerilime dirençli şekilde üretilmiş modeller olarak karşımıza çıkmaktadır. İç ve dış bakla parçaları değişken olan ürünün farklı ağırlıklara dayanacak şekilde modifiye kolaylığı sağlayan yapısı söz konusudur. hatve değeri ve iç dizilimi konusunda değişken bir yapıya sahip olan zincir modeli, güvenli vinç ve forklift kullanımına destek sağlayan ürün modeli olarak karşınıza çıkmaktadır.

Fleyer Zincirler için Kullanım Alanları

Fleyer zincir kullanım alanlarına bakmak için öncelikli olarak ürün kaldırmanın zorunluluk olduğu çalışma alanlarına bakmak gerekir. Çok katlı ve üst düzey dirençli olan zincir modelleri ürün kaldırma işlemi yapılan tüm sektörlerde yoğun kullanılan bir model olarak karşımıza çıkmaktadır. Gerek kullanılan sağlam malzeme gerekse de üst üste binmiş katların oluşturduğu mukavemetli yapı, bu zincir modelinin çok sağlam ve kaliteli olmasına önemli derecede destek vermiştir. Böylelikle kaldırma işlemleri sorunsuz ve hızlı biçimde gerçekleşmiştir. Ürün depolama, paletleme ve istifleme çalışmalarında forklift gibi nitelikli araçlarda bu zincir modeli kendini göstermektedir.

Kaldırma mekanizmasının sorunsuz çalışabilmesi için kaldırma zincirinin direnci ve sağlam yapısı büyük önem taşımaktadır. Firmamızın üretip piyasaya kazandırmış olduğu fleyer zincir modelleri ise kaldırma sistemlerini koruyan ve devamlı hale getiren bir yapı ile karşınıza gelmiştir. Çok amaçlı model zenginliği ile karşınıza çıkan zincir modellerimiz, iş süreçlerinde devamlılık ve iş akışında sorunsuz işleme konularında firmalara gereken ürün desteğini sağlamıştır.

Fleyer Zincir Özelliği Nedir?

Kulaklı zincir olarak da bilinen bu model zincirler özellikle sağlam ve kullanışlı yapısı ile bilinir. Hatve ve iç dizilim değeri değişken olan bu modeller, kaldırma sistemlerini tamamlayan unsur olarak dikkat çeker. Araçların modeli markası ve kullandığı zincir miktarı değişken olarak ortaya çıkar. Ürün seçeneklerimiz ise her aracın her boyutta ihtiyacını karşılayan özelliklerle karşınıza çıkmaktadır. Zincir üretiminde her ne kadar demir elementi kullanıyor olsak da saf demirin kullanılmadığını da söylememiz gerekir. Karbon oranı yükseltilmiş olan demir ise endüstriyel alanda daha dirençli ve kullanışlı bir hammadde olarak öne çıkmaktadır. Firmamız kaliteli ve sağlam ürün ortaya koymak için kullandığı hammaddeler konusunda çok seçici olarak karşınıza gelmiştir.

Fleyer zincir modelleri pek çok sektörde işi kolaylaştıran ve güven veren bir malzeme olarak karşınıza çıkmıştır. Gerek malzemenin sağlam oluşu gerekse de yan yana çok katmanlı bir yapı ile ürünün karşınıza çıkması, daha güvenilir sonuçların ortaya çıkmasına neden olmuştur.

Fleyer Zincir Modellerimiz

Fleyer zincir modelleri konusunda her isteğe cevap verecek olan geniş bir ürün kataloğu ile karşınıza gelmiş durumdayız. AL grubu ve BL grubu olarak karşınıza çıkan 2 kategori ile bu alanda zincir ihtiyaçlarınızı en güvenli şekilde karşılayacak ürün zenginliğine sahibiz. Sağlam ve kullanışlı olarak karşınıza gelen ürünlerimiz aynı zamanda ekonomik olarak da siz değerli müşterilerimize kolay alışveriş fırsatı sağlamaktadır. Proje kapsamında ihtiyacınızın karşılayacak olan ölçü ve miktar boyutlarında, önemli ürün ve hizmetlerimiz size yardımcı olmaya devam edecektir.

Endüstriyel zincir ürün kategorisinde oldukça çeşitli ürünlerimiz karşınıza gelmektedir. Gerek ürünlerimiz gerekse de bu ürünlerin alışveriş kolaylığı ile firmamız sizin için her zaman yardıma hazır olacaktır. Aracınıza veya sisteminize uygun olarak talep ettiğiniz zincirler, tarafımızdan hazırlanıp en ekonomik koşullarla size sunulacaktır. Forklift ve benzer kaldırma araçlarınızın verimliliği için bizden yardım alabilirsiniz.

Fleyer Zincir (Yaprak Zincir) Nedir?

Fleyer zincir, makara ve burç içermeyen; yalnızca üst üste dizilmiş yan plakalar ile bunları birbirine bağlayan pimlerden oluşan bir zincir tipidir. Türkçede yaprak zincir, uluslararası kaynaklarda leaf chain olarak geçer.

Makaralı zincirden temel farkı görevidir: fleyer zincir dişli üzerinde dönerek güç aktarmak için değil, bir makara üzerinden geçerek doğrusal çekme ve kaldırma için tasarlanmıştır. Makara ve burç bulunmadığı için aynı dış ölçüde daha fazla kesit alanı yük taşımaya ayrılır; bu da yüksek çekme mukavemeti sağlar.

Fleyer Zincir Kodlaması Nasıl Okunur?

Fleyer zincirlerde kod, seriyi ve plaka dizilimini birlikte anlatır. Örneğin BL634 kodunda:

• BL: Seri adı (ANSI kökenli fleyer zincir ailesi).
• 6: Adım kodu. Adım, bu rakamın 1/8 inç ile çarpımıyla bulunur (6 × 1/8" = 3/4" = 19,05 mm).
• 34: Plaka dizilimi. Pimin bir tarafında 3, diğer tarafında 4 plaka bulunur.

Aynı mantık LH serisinde de geçerlidir: LH0822 kodunda 08 adım kodunu, 22 ise 2+2 plaka dizilimini gösterir. Dizilim büyüdükçe zincirin taşıma kapasitesi artar, buna karşılık genişliği de büyür; makara ve kanal ölçüsü buna göre seçilmelidir.

AL, BL ve LL Serileri Arasındaki Fark

Seri	Standart	Tipik kullanım	Öne çıkan özellik
AL	ANSI B29.8	Orta yüklü çekme ve dengeleme	BL serisine göre daha ince plaka, daha düşük yük
BL	ANSI B29.8	Forklift direği, vinç, karşı ağırlık	En yaygın seri; yüksek çekme mukavemeti
LL	DIN 8152 / ISO 4347	Avrupa menşeli makineler, kaldırma sistemleri	Metrik ölçü sistemi, geniş dizilim seçeneği

Makinenizde hangi serinin bulunduğu, çoğu zaman plaka üzerindeki kod damgasından okunur. Damga silinmişse adım ölçüsü ve plaka dizilimi sayılarak seri belirlenir.

Fleyer Zincir Ölçüleri

Aşağıdaki tablo yaygın kullanılan fleyer zincirlerin adım değerlerini ve tipik dizilimlerini özetler. Kopma yükü, dizilime ve üreticiye göre değiştiği için sipariş öncesinde katalog değeri teyit edilmelidir.

Kod	Adım	Adım (mm)	Dizilim	Tipik uygulama
BL422	1/2"	12,70	2 × 2	Hafif kaldırma, dengeleme
BL434	1/2"	12,70	3 × 4	Orta yüklü forklift direği
BL534	5/8"	15,875	3 × 4	Forklift, istif makinesi
BL634	3/4"	19,05	3 × 4	Ağır forklift, vinç
BL646	3/4"	19,05	4 × 6	Yüksek yüklü kaldırma
BL866	1"	25,40	6 × 6	Ağır sanayi kaldırma sistemleri
LH0822	1/2"	12,70	2 × 2	Avrupa menşeli makineler
LH1034	5/8"	15,875	3 × 4	Kaldırma ve gerdirme

Fleyer Zincir Nerelerde Kullanılır?

• Forklift direkleri: En yaygın kullanım. Çatalın yukarı-aşağı hareketi fleyer zincirle sağlanır.
• Vinç ve kaldırma tertibatları: Doğrusal çekme gereken noktalar.
• Karşı ağırlık sistemleri: Asansör benzeri dengeleme uygulamaları.
• Pres ve kalıp hatları: Yüksek yükte kısa strok hareketleri.
• Gerdirme ve bağlama: Sabit çekme kuvveti gereken bağlantılar.

Ortak nokta şudur: fleyer zincir daima makara üzerinden geçer, dişli üzerinde çalışmaz. Dişliye oturtulan bir fleyer zincir hızla hasar görür.

Fleyer Zincir Seçerken Nelere Dikkat Edilmelidir?

1. Kaldırılacak yükü ve emniyet katsayısını belirleyin. Kaldırma uygulamalarında emniyet katsayısı, güç aktarım zincirlerine göre yüksek tutulur.
2. Adım ve dizilimi doğru okuyun. Yanlış dizilim, aynı adımda olsa bile makara kanalına oturmaz.
3. Makara çapını kontrol edin. Küçük makara çapı, plakalarda yorulma çatlağını hızlandırır.
4. Pim tipini not edin. Standart pim, dış pim veya özel başlı pim seçenekleri makineye göre değişir.
5. Çalışma ortamını değerlendirin. Nemli ve kimyasal ortamlarda korozyon korumalı sürüm gerekir.

Fleyer Zincir Ne Zaman Değiştirilmeli?

Kaldırma sistemlerinde zincir güvenlik elemanıdır; değişim kararı ertelenmemelidir. Şu belirtiler değişim gerektirir:

• Uzama: Nominal boyun yüzde 2'sini aşan uzama.
• Plaka çatlağı: Pim deliği çevresinde başlayan çatlaklar; tek plakada bile görülse zincir tamamen değişir.
• Korozyon: Plaka yüzeyinde derin pas oyuklaşması.
• Pim dönmesi veya çıkması: Perçin başında gevşeme.
• Sertleşmiş, hareket etmeyen baklalar: İç yüzeyler kurumuş ve aşınmıştır.

Ayrıntılı teknik açıklama, kodlama örnekleri ve makaralı zincirle karşılaştırma için Fleyer Zincir (Yaprak Zincir) Nedir? içeriğimize bakabilirsiniz.

Fleyer Zincir Tedariki ve Fiyatlandırma

Fiyatı belirleyen etkenler: seri (AL, BL, LL), adım ölçüsü, plaka dizilimi, zincir boyu ve uç bağlantı tipidir. Forklift direği gibi uygulamalarda zincir çoğu zaman uç parçalarıyla birlikte, ölçüye göre hazırlanır.

Gurur Makina olarak AL, BL ve LL gruplarında stoklu tedarik yapıyor; standart dışı ölçülerde numuneye göre imalat sunuyoruz. Sökülen zincirin numunesini veya net fotoğrafını ilettiğinizde adım, dizilim ve boy ölçüsünü çıkarıp uygun karşılığı paylaşıyoruz. Teklif için fiyat talep formunu kullanabilirsiniz.

Sık Sorulan Sorular

Fleyer zincir ile makaralı zincir arasındaki fark nedir?

Makaralı zincir dişli üzerinde dönerek güç aktarır; fleyer zincir makara üzerinden geçerek doğrusal çekme yapar. Fleyer zincirde makara ve burç yoktur, bu nedenle aynı ölçüde daha yüksek çekme mukavemeti sağlar ancak dişli ile çalıştırılamaz.

Yaprak zincir ile fleyer zincir aynı şey mi?

Evet. Yaprak zincir, fleyer zincirin Türkçe karşılığıdır. Uluslararası kaynaklarda leaf chain olarak geçer; üçü de aynı ürünü tanımlar.

BL634 kodu ne anlama gelir?

BL seriyi, 6 adım kodunu (6 × 1/8" = 3/4" = 19,05 mm), 34 ise plaka dizilimini (bir tarafta 3, diğer tarafta 4 plaka) gösterir.

Fleyer zincir dişli üzerinde çalışır mı?

Çalışmaz. Makara ve burç bulunmadığı için dişli dişleri doğrudan plakalara temas eder ve hızlı aşınma oluşur. Fleyer zincir daima uygun çaplı makara üzerinden geçirilmelidir.

Forklift zincirim uzadı, sadece kısaltılabilir mi?

Kısaltmak çözüm değildir. Uzama, pim ve plaka deliklerindeki aşınmanın sonucudur; kısaltılan zincirin kalan bölümü de aynı ölçüde yorulmuştur. Kaldırma sistemlerinde zincir bir bütün olarak değiştirilir.
