Zincir Gerilme Sistemleri Neden Kritik Öneme Sahiptir?
Güç Aktarım Verimliliği ve Zincir Gerilimi
Zincir gerilme sistemleri, zincir ve dişli sistemlerinde güç aktarım verimliliğini artıran stratejilerin temel unsurlarından biridir. Doğru gerilim, zincirin dişliye tam uyumla oturmasını sağlar ve böylece güç kaybı minimize edilir. ANSI/ASME standartlarına göre optimum gerilimde çalışan bir zincir sistemi, %98’e varan güç aktarım verimliliği sunabilir. Bu verimlilik oranı, endüstriyel tesislerde enerji maliyetlerinde ciddi tasarruf sağlar ve karbon ayak izini olumlu yönde etkiler.
Gerilim eksikliği durumunda zincir dişli üzerinde sıçrama yapar, bu da düzensiz güç iletimi ve ani yük dalgalanmaları yaratır. Aşırı gerilim ise mil yataklarına gereksiz yük bindirir, zincir pinlerinde yorulma hızını artırır ve enerji tüketimini yükseltir. Her iki senaryo da operasyonel maliyetleri olumsuz etkiler. Özellikle kesintisiz üretim gerektiren otomotiv, gıda ve ilaç endüstrilerinde yanlış gerilim ayarının maliyeti, doğrudan ürün kalitesi ve üretim sürekliliği üzerinde belirleyici bir rol oynar.
Aşınma ve Ömür Beklentisi Üzerindeki Etkiler
Zincir ve dişli sistemlerinde aşınma analizi ve ömür tahmini çalışmalarımız, gerilim ayarının zincir ömrü üzerindeki belirleyici rolünü net olarak göstermektedir. Yanlış gerilimde çalışan zincirlerin ömrü, optimum koşullara kıyasla %40-60 oranında kısalabilir. Bu durum, özellikle kesintisiz üretim gerektiren endüstrilerde ciddi maliyet artışlarına yol açar. Planlı bakım aralıklarının ötesinde ortaya çıkan arızalar, üretim kayıplarını ve acil onarım maliyetlerini artırır.
Zincir ömrünü doğrudan etkileyen gerilim faktörleri arasında ortam sıcaklığı, yük değişimleri, yağlama koşulları ve dişli hizalaması sayılabilir. Bu değişkenlerin her biri, optimum gerilim değerinden sapmalara neden olabilir. Bu nedenle gerilim izleme, proaktif bakım stratejisinin ayrılmaz bir parçası olmalıdır.
Zincir Gerilme Sistemleri Türleri

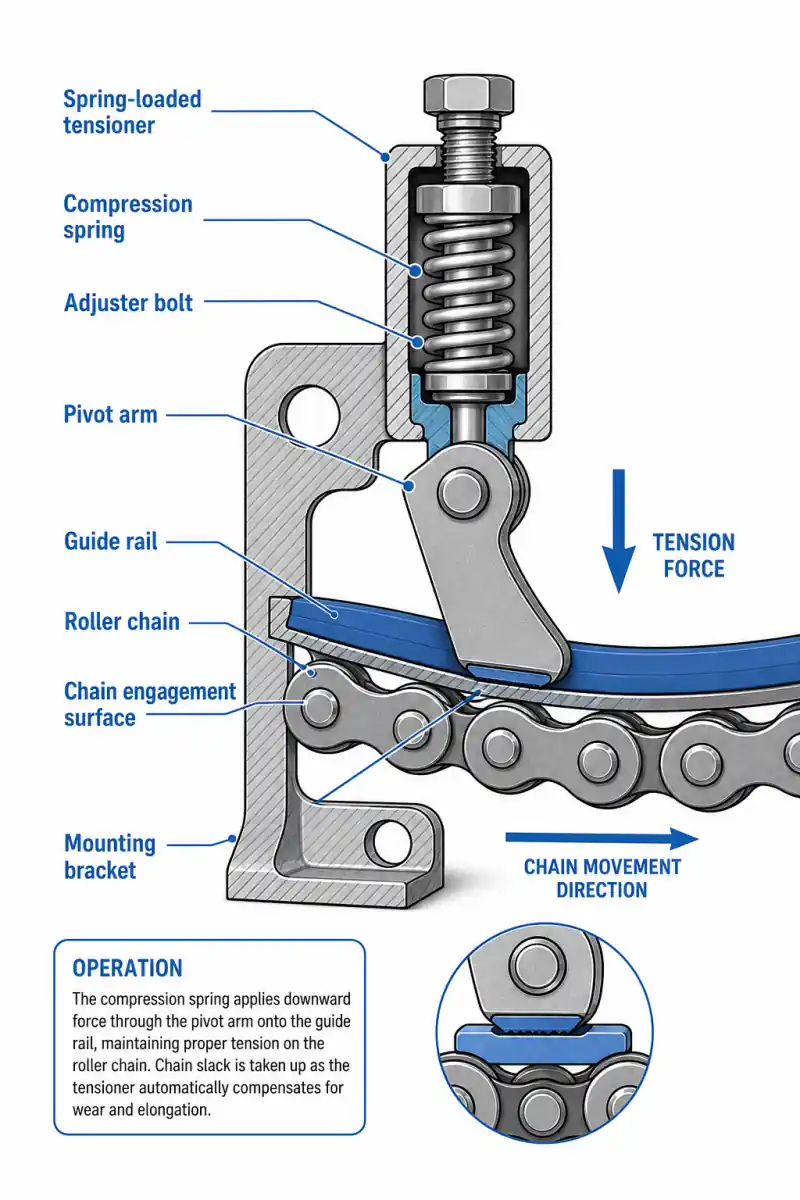

Yaylı Gerilme Tertibatları
Yaylı zincir gerilme sistemleri, otomatik gerilim dengelemesi sunan en yaygın çözümdür. Çalışma prensibi basit ama etkilidir: bir yay mekanizması, zincirdeki gerilim değişikliklerini otomatik olarak dengeler. Bu sistemler özellikle şu durumlarda tercih edilir:
- Değişken yük koşulları: Yüke bağlı olarak zincir uzunluğunun değiştiği uygulamalar
- Yüksek sıcaklık ortamları: Termal genleşmenin zincir gerilimini etkilediği sistemler
- Uzun merkez mesafeli aktarımlar: Zincir esnemesinin belirgin olduğu konfigürasyonlar
Yaylı gerilme tertibatları, endüstriyel zincir yağlama ve bakım rehberi kapsamında düzenli kontrol gerektirse de, manuel müdahale ihtiyacını önemli ölçüde azaltır. Yaylı sistemlerin en büyük avantajı, operatör müdahalesi olmadan gerilim dalgalanmalarını kompanse edebilmesidir. Ancak yay kalibrasyonunun zamanla bozulabileceği unutulmamalı ve periyodik yay değişimleri planlanmalıdır.
Sabit Gerilme Tertibatları
Sabit gerilme sistemleri, miller arası mesafenin ayarlanabilir olduğu uygulamalarda kullanılır. Bu sistemlerde gerilim, bir milin pozisyonunun değiştirilmesiyle sağlanır. Sabit gerilme tercih edilen durumlar şunlardır:
- Yüksek hızlı uygulamalar: Yay salınımlarının sorun yaratabileceği yüksek devirli sistemler
- Ters yön çalışan aktarımlar: Zincirin her iki yönde güç ilettiği sistemler
- Hassas pozisyonlama gerektiren uygulamalar: Gerilim dalgalanmalarının kabul edilemez olduğu durumlar
Sabit gerilme tertibatlarında dikkat edilmesi gereken en önemli husus, ortam sıcaklığındaki değişimlerin zincir uzunluğunu etkilemesidir. Uzun merkez mesafeli aktarımlarda termal genleşme, sabit gerilme sistemlerinde sorun yaratabilir. Bu durumda yaylı veya otomatik gerilme sistemlerine geçiş yapılması gerekebilir.

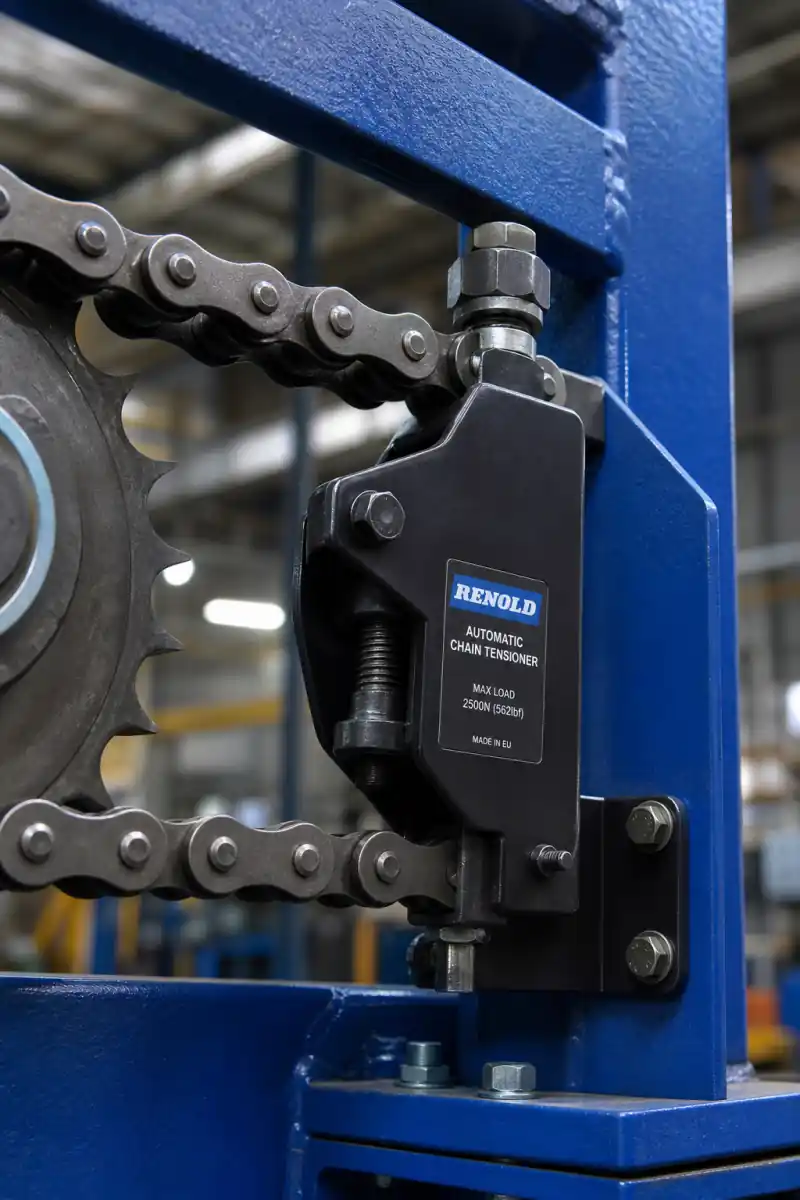

Otomatik Gerilme Sistemleri
Modern endüstriyel uygulamalarda hidrolik ve pnömatik gerilme sistemleri giderek yaygınlaşmaktadır. Bu sistemler, sensör tabanlı gerilim izleme ile entegre çalışarak optimum gerilimi sürekli olarak muhafaza eder. Özellikle otomotiv, gıda ve ilaç sektörlerindeki kesintisiz üretim hatlarında tercih edilir. Otomatik gerilme sistemleri, Industry 4.0 konseptiyle uyumlu olarak çalışarak veri toplama ve uzaktan izleme yetenekleri sunar. Bu sayede bakım ekipleri, gerilim değerlerini gerçek zamanlı olarak izleyebilir ve potansiyel sorunları arıza oluşmadan önce tespit edebilir.
Doğru Zincir Gerilimi Nasıl Ölçülür?
Frekans Ölçüm Yöntemi
Zincir geriliminin en hassas ölçüm yöntemi frekans analizidir. Bu yöntemde zincirin bir bölümü serbest bırakılır ve titreşim frekansı ölçülür. Frekans değerinden zincir gerilimi şu formülle hesaplanır:
T = 4 × m × L² × f²
Burada:
- T = Zincir gerilimi (N)
- m = Zincirin birim uzunluk kütlesi (kg/m)
- L = Serbest bırakılan zincir uzunluğu (m)
- f = Ölçülen titreşim frekansı (Hz)
Bu yöntem, zincir ve dişli yük hesaplama süreçlerinin önemli bir parçasıdır ve hassas endüstriyel uygulamalarda standart kabul edilir. Frekans ölçümünün avantajı, zinciri sökmeden hızlı ve tekrarlanabilir ölçüm yapılabilmesidir. Modern dijital frekans analizörleri ile milisaniye düzeyinde hassas ölçümler mümkün hale gelmiştir.
Sehim Ölçüm Yöntemi
En pratik ve yaygın kullanılan yöntem sehim (çökme) ölçümüdür. Zincirin iki dişli arasındaki orta noktasına belirli bir kuvvet uygulandığında oluşan çökme miktarı ölçülür. ANSI standartlarına göre sehim değeri, merkez mesafenin %2-4’ü arasında olmalıdır.
Ölçüm adımları:
- Zincirin üst kolunun ortasına doğrusal bir referans çizgisi oluşturun
- Belirli bir kuvvet uygulayarak zincirin çökme miktarını ölçün
- Ölçülen değeri referans değerlerle karşılaştırın
- Gerekirse gerilim ayarını yapın
- Ayar sonrası ölçümü tekrarlayarak doğrulama yapın
Sehim ölçümünde dikkat edilmesi gereken en önemli nokta, ölçümün zincirin üst kolunda yapılması ve referans çizgisinin dişli merkezlerinden geçen hatta göre belirlenmesidir. Ayrıca ölçüm sırasında zincirin kendi ağırlığının da hesaba katılması gerekir.

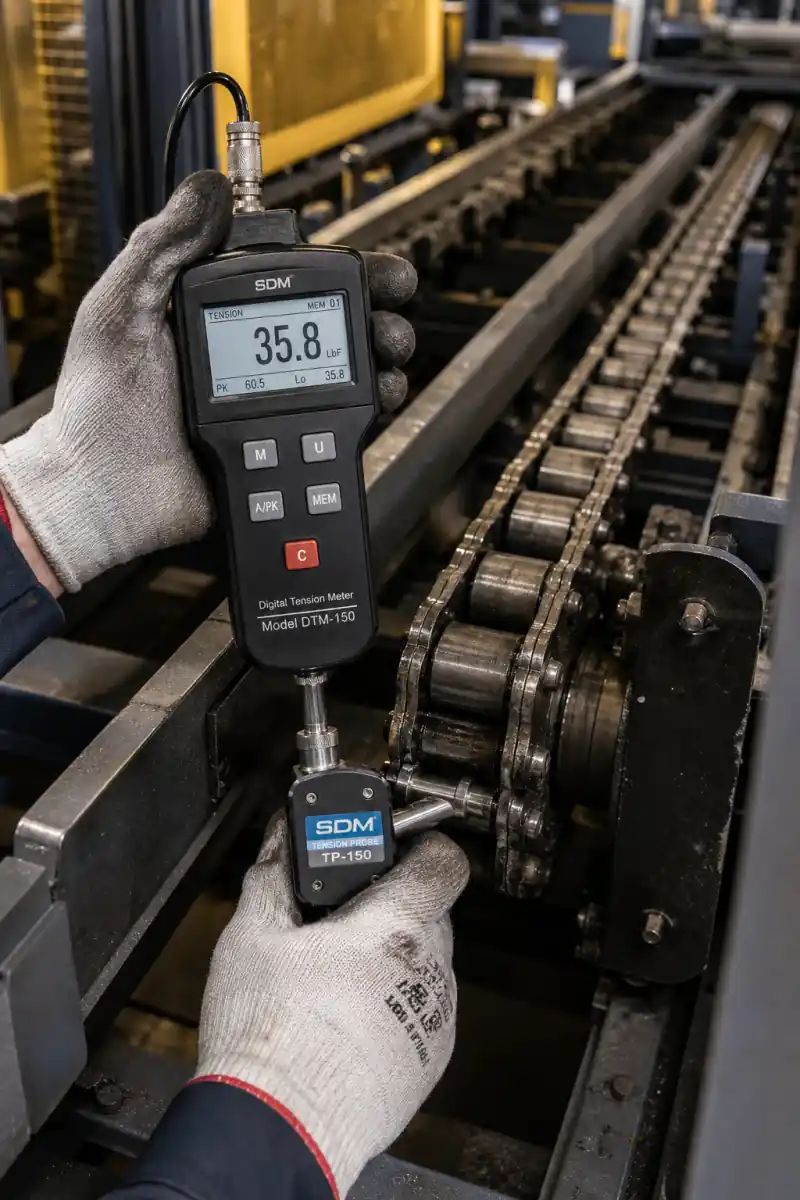

Dijital Gerilim Ölçerler
Son yıllarda dijital gerilim ölçerler endüstriyel uygulamalarda standart hale gelmektedir. Bu cihazlar, zincir gerilimini doğrudan Newton veya kilogram-force cinsinden gösterir ve kalibrasyon verilerini kayıt altına alabilir. Özellikle bakım ekiplerinin periyodik kontrollerinde büyük kolaylık sağlar. Gelişmiş modeller, Bluetooth bağlantı ile mobil uygulamalara veri aktarımı yaparak bakım kayıtlarının dijitalleştirilmesini sağlar. Bu özellik, ISO 9001 kalite yönetim sistemleri kapsamındaki belgelendirme süreçlerinde değerli bir araçtır.
Endüstriyel Uygulmalarda Gerilim Ayarı Prosedürleri
Konveyör Sistemlerinde Gerilim Ayarı
Konveyör bant sistemleri ve zincir konveyörlerde gerilim ayarı, taşıma kapasitesi ve sistem ömrü için kritiktir. Konveyör uygulamalarında dikkat edilmesi gereken hususlar:
- Yükleme öncesi ayar: Boş sistemde gerilim ayarı yapılmalı, ardından tam yük altında doğrulanmalıdır
- Termal genleşme payı: Uzun konveyörlerde sıcaklık değişimleri gerilimi etkiler, bu durum hesaba katılmalıdır
- Kademeli sıkma: Gerilim ayarı tek seferde değil, kademeli olarak yapılmalıdır
- Çift yönlü çalışan sistemler: Her iki yöndeki gerilim dengesi kontrol edilmelidir
- Aşınma payı: Yeni zincirlerde ilk çalışma periyodunda gerilimde azalma olacaktır, bu durum hesaba katılmalıdır
Konveyör sistemlerinde gerilim ayarının ihmal edilmesi, zincir atlaması, aşırı aşınma ve hatta zincir kopması gibi ciddi arızalara neden olabilir. Bu arızaların üretim kayıplarıyla birleştiğinde maliyeti on binlerce liraya ulaşabilir.
Transmisyon Sistemlerinde Gerilim Ayarı
Transmisyon zincirlerinde gerilim ayarı, güç aktarım doğruluğunu doğrudan belirler. Gurur Makina’nın transmisyon zincirleri uzmanlığında önerdiğimiz prosedür:
- İlk montaj: Zinciri dişlilere yerleştirin ve yaklaşık gerilim sağlayın
- Çalıştırma testi: Sistemi düşük hızda çalıştırarak zincirin oturmasını sağlayın
- İlk ayar: Sehim ölçümü yaparak gerilimi ayarlayın
- Bedding-in periyodu: 50-100 çalışma saati sonunda gerilimi tekrar kontrol edin
- Periyodik kontrol: Her 500 çalışma saatinde gerilimi doğrulayın
Transmisyon sistemlerinde özellikle yüksek hızlı uygulamalarda, gerilim ayarının hassasiyeti daha da artar. 1500 RPM üzeri çalışan sistemlerde sehim değerlerinin %1-2 oranında tutulması gerekirken, düşük hızlı sistemlerde %2-4 daha uygun olabilir.
Yaygın Zincir Gerilim Hataları ve Çözümleri
Hata 1: Aşırı Gerilim
Aşırı gerilen zincirler, mil yataklarına gereksiz radyal yük uygular. Bu durum şu sorunlara yol açar:
- Yatak aşınması ve erken arıza
- Artan güç tüketimi (%3-5 verim kaybı)
- Zincir pinlerinde hızlandırılmış yorulma
- Dişli dişlerinde anormal aşınma
- Artan gürültü seviyesi
- Mil ve yatak sıcaklığında anormal artış
Çözüm: Üretici tablolarındaki önerilen gerilim değerlerini referans alın ve sehim ölçümü ile doğrulayın. Aşırı gerilim, özellikle rulman yataklarında erken arızaya neden olarak planlanmamış duruşlara yol açar.
Hata 2: Yetersiz Gerilim
Gevşek zincirler, dişli üzerinde sıçrama ve düzensiz güç aktarımına neden olur:
- Zincir dişli üzerinde atlar (skip)
- Düzensiz yük iletimi
- Zincir ve dişlide lokal aşınma
- Artan vibrasyon ve gürültü
- Potansiyel güvenlik riski
- Zincir kılavuzlarında aşırı aşınma
Çözüm: Gerilim tertibatını ayarlayın veya yaylı gerilme sistemine geçiş yapın. Yetersiz gerilim, yalnızca zincir ve dişli aşınmasını hızlandırmakla kalmaz, aynı zamanda iş güvenliği açısından da risk oluşturabilir.
Hata 3: Düzensiz Gerilim Kontrolleri
Birçok tesiste gerilim ayarı, arıza sonrası yapılan bir işlem olarak görülür. Oysa proaktif gerilim yönetimi, planlı bakım stratejilerinin temelidir. ISO 17356 standardı, gerilim kontrollerinin çalışma koşullarına göre belirlenen periyotlarda yapılmasını önerir.
Çözüm: Gerilim kontrolünü planlı bakım programına entegre edin ve dijital kayıt tutun. Modern bakım yönetim sistemleri (CMMS), gerilim ölçüm verilerini zaman serisi olarak kaydederek trend analizi yapılmasına olanak tanır. Bu yaklaşım, gerilimdeki kademeli değişimleri tespit ederek arıza öncesi uyarı sağlar.
Zincir Gerilim Seçim Tablosu
Uygulama türüne göre önerilen gerilim aralıkları aşağıda verilmiştir:
| Uygulama Türü | Gerilim Oranı | Sehim (%) | Kontrol Periyodu |
|---|---|---|---|
| Düşük hızlı transmisyon | %1-2 merkez mesafe | 2-4 | 1000 saat |
| Yüksek hızlı transmisyon | %1-1.5 merkez mesafe | 1-3 | 500 saat |
| Konveyör (düz) | %2-3 merkez mesafe | 3-5 | 500 saat |
| Konveyör (eğimli) | %2-4 merkez mesafe | 2-4 | 250 saat |
| Motosiklet | Üretici spesifikasyonu | – | 1000 km |
Bu tablo genel yönlendirme niteliğindedir. Uygulamaya özel optimum gerilim değerleri için üretici dokümantasyonu ve mühendislik hesaplamaları referans alınmalıdır. Çok rijit ortamlarda veya darbe yükü altında çalışan sistemlerde gerilim değerleri bu aralıkların dışına çıkabilir.
Gerilim Sistemi Seçim Rehberi
Doğru gerilme sistemi seçimi için aşağıdaki kriterleri değerlendirin:
Çevre Koşulları
- Tozlu ortamlar: Yaylı sistemler toz birikebilir, sabit sistemler tercih edilebilir
- Yüksek nem: Korozyon dayanımlı gerilme elemanları seçin
- Aşırı sıcaklık: Termal genleşme payı hesaba katılmalıdır
- Kimyasal maruziyet: Asit veya alkali ortamlarda özel kaplamalı gerilme elemanları kullanın
Yük Karakteristiği
- Sabit yük: Sabit gerilme tertibatları yeterli olabilir
- Değişken yük: Yaylı veya otomatik sistemler tercih edilmeli
- Şok yükü: Hidrolik gerilme sistemleri en uygun çözümdür
- Darbeli yük: Yaylı sistemler darbe emilimi sağlayarak zincir ömrünü korur
Bakım Erişimi
- Kolay erişim: Manuel sabit gerilme uygulanabilir
- Zor erişim: Otomatik veya uzaktan ayarlı sistemler tercih edilmeli
- Tehlikeli ortam: Otomatik gerilme sistemleri güvenlik açısından zorunlu
- Uzaktan izleme: IoT tabanlı gerilim izleme sistemleri ile sürekli kontrol sağlanabilir
Endüstriyel Standartlar ve Uyumluluk
Zincir gerilme sistemlerinin tasarım ve uygulaması, uluslararası standartlar çerçevesinde gerçekleştirilmelidir. Başlıca referans standartlar:
- ISO 606: Transmisyon zincirleri boyut standardı
- ANSI B29.1: Amerikan zincir standartları
- DIN 8187: Alman zincir standartları
- ISO 17356: Zincir gerilim ölçüm yöntemleri
- ISO 15654: Zincir dayanıklılık test yöntemleri
Gurur Makina, tüm ürün ve hizmetlerini bu standartlara uygun olarak sunmaktadır. Detaylı teknik bilgi için DIN 8187 standardı dokümantasyonu veya ISO 606 zincir standartları referans alınabilir.
Sonuç
Zincir gerilme sistemleri, endüstriyel güç aktarım ve taşıma uygulamalarının performansı, güvenliği ve ömrü üzerinde doğrudan etkiye sahiptir. Doğru gerilim ayarı, zincir ve dişli ömrünü uzatır, enerji verimliliğini artırır ve planlanmamış duruşları önler. Yanlış gerilim ise aşırı aşınma, artan enerji tüketimi ve güvenlik riskleri yaratır. Proaktif gerilim yönetimi, toplam sahip olma maliyetini düşüren ve operasyonel güvenilirliği artıran stratejik bir yatırımdır.
Gurur Makina olarak, 1986’dan bu yana transmisyon zincirleri sektöründe kazandığımız deneyimle, zincir gerilme sistemleri konusunda teknik danışmanlık ve ürün desteği sunuyoruz. Transmisyon zincirleri ve konveyör zincirleri portföyümüzle endüstriyel uygulamalarınıza uygun çözümler üretiyoruz.
Zincir gerilme sistemleri seçimi ve uygulamasında uzman desteğe ihtiyacınız varsa, bizimle iletişime geçin. Tecrübeli ekibimiz, uygulamanıza özel gerilme çözümleri sunmaktan memnuniyet duyar.
