Endüstriyel üretim tesislerinde güç aktarım sistemlerinin kalbi kayış mekanizmalarıdır. V-kayış, dişli kayış ve düz kayış sistemleri, fabrikalardan maden ocaklarına, gıda işleme tesislerinden otomotiv üretim hatlarına kadar geniş bir kullanım alanına sahiptir. Doğru kayış seçimi, sadece makine performansını değil, tüm üretim hattının verimliliğini doğrudan etkiler. Bu rehberde, endüstriyel kayış sistemlerinin türlerini, seçim kriterlerini ve bakım uygulamalarını kapsamlı bir şekilde ele alıyoruz.
Endüstriyel Kayış Sistemleri Nedir?
Endüstriyel kayış sistemleri, motor ve şaftlar arasında mekanik güç iletimini sağlayan esnek bağlantı elemanlarıdır. Dişli çark sistemlerine kıyasla daha sessiz çalışırlar, darbe emilimi sağlarlar ve montaj esnekliği sunarlar. Modern üretim tesislerinde kayış sistemleri, enerji verimliliği hedefleri doğrultusunda sürekli gelişen teknolojilerle üretilmektedir.
Kayış sistemlerinin temel avantajları arasında şunlar yer alır:
- Şok ve darbe emilimi: Anlık yük değişimlerinde sistemin zarar görmesini engeller
- Düşük gürültü seviyesi: Dişli aktarımlara göre çok daha sessiz çalışır
- Uzaktan güç aktarımı: İki şaft arasında büyük mesafe varlığında ekonomik çözüm sunar
- Bakım kolaylığı: Değiştirme ve germe işlemleri dişli sistemlere göre daha pratiktir
- Maliyet etkinliği: Hem kurulum hem işletme maliyetleri dişli alternatiflerine göre düşüktür
V-Kayış Sistemleri: Klasik Güç Aktarım Çözümü
V-kayış sistemleri, endüstriyel uygulamalarda en yaygın kullanılan kayış türüdür. Adını kesitinden alan bu kayışlar, V şeklindeki oluğa oturarak sürtünme temasını maksimize eder. Yüksek güç aktarım kapasitesi ve geniş boyut yelpazesi sayesinde küçük atölyelerden büyük sanayi tesislerine kadar her ölçekte tercih edilir. Türkiye’deki sanayi tesislerinin yaklaşık %65’inde en az bir V-kayış tahrik sistemi bulunmaktadır.
V-Kayış Kesit Türleri ve Uygulama Alanları
V-kayışlar, farklı güç aktarım ihtiyaçlarına yönelik çeşitli kesit standartlarında üretilir. Her kesit türü, belirli bir güç aralığı ve uygulama tipi için optimize edilmiştir:
Klasik V-Kayış Kesitleri (ISO 4184)
- Z (O) Kesiti: 0,5-2 kW arası düşük güç uygulamaları, küçük pompa ve fan tahrikleri
- A Kesiti: 1-7 kW arası orta güç uygulamaları, kompresör ve pres makineleri
- B Kesiti: 3-25 kW arası güç aktarımı, ağır sanayi makineleri ve kırıcılar
- C Kesiti: 10-70 kW arası yüksek güç uygulamaları, büyük fan ve değirmen tahrikleri
- D Kesiti: 25-200 kW arası çok yüksek güç, maden ekipmanları ve büyük presler
Dar V-Kayış Kesitleri (SPA, SPB, SPC, SPZ)
Dar kesitli V-kayışlar, klasik kesitlere göre daha yüksek güç yoğunluğu sunar. Aynı kasnak çapında daha küçük kesit kullanıldığı için alan tasarrufu sağlar. Özellikle kompakt tasarım gerektiren modern makinelerde yaygın olarak tercih edilir. SPZ kesiti 0,5-5 kW, SPA kesiti 2-15 kW, SPB kesiti 7-40 kW ve SPC kesiti 20-100 kW arası güç aktarımı için uygundur. Dar kesit kayışların taşıyıcı kord yapısı, klasik kesitlere göre daha yüksek çekme dayanımı sunar ve uzun süreli yüksek yük altında boy uzamasını minimize eder.
V-Kayış Seçiminde Dikkat Edilmesi Gereken Kriterler
V-kayış seçimi, sadece güç değerine göre yapılmamalıdır. Aşağıdaki parametreler seçim sürecinde kritik rol oynar:
- Tasarım gücü: Motor nominal gücünün üzerine servis faktörü eklenerek hesaplanır
- Servis faktörü: Uygulamanın yük karakteristiğine göre 1,0-2,5 arası seçilir
- Kasnak çapı: Minimum kasnak çapı kayış tipine göre belirlenir, küçük çaplar kayış ömrünü kısaltır
- Merkez mesafesi: Kayış boyunu ve gerilme toleransını belirler
- Çalışma ortamı: Sıcaklık, nem, yağ buharı ve toz konsantrasyonu kayış malzemesini etkiler
- Çalışma rejimi: Sürekli, aralıklı veya şok yüklü çalışma koşulları
Servis faktörü hesabında, kayış çeşitleri sayfamızda detaylı bilgisi verilen her kayış tipi için farklı katsayılar geçerlidir. Yüksek şok yükü olan uygulamalarda (örneğin taş kırıcılar) servis faktörü 2,0-2,5 arası seçilirken, düzgün çalışan fan uygulamalarında 1,0-1,2 yeterli olabilir.

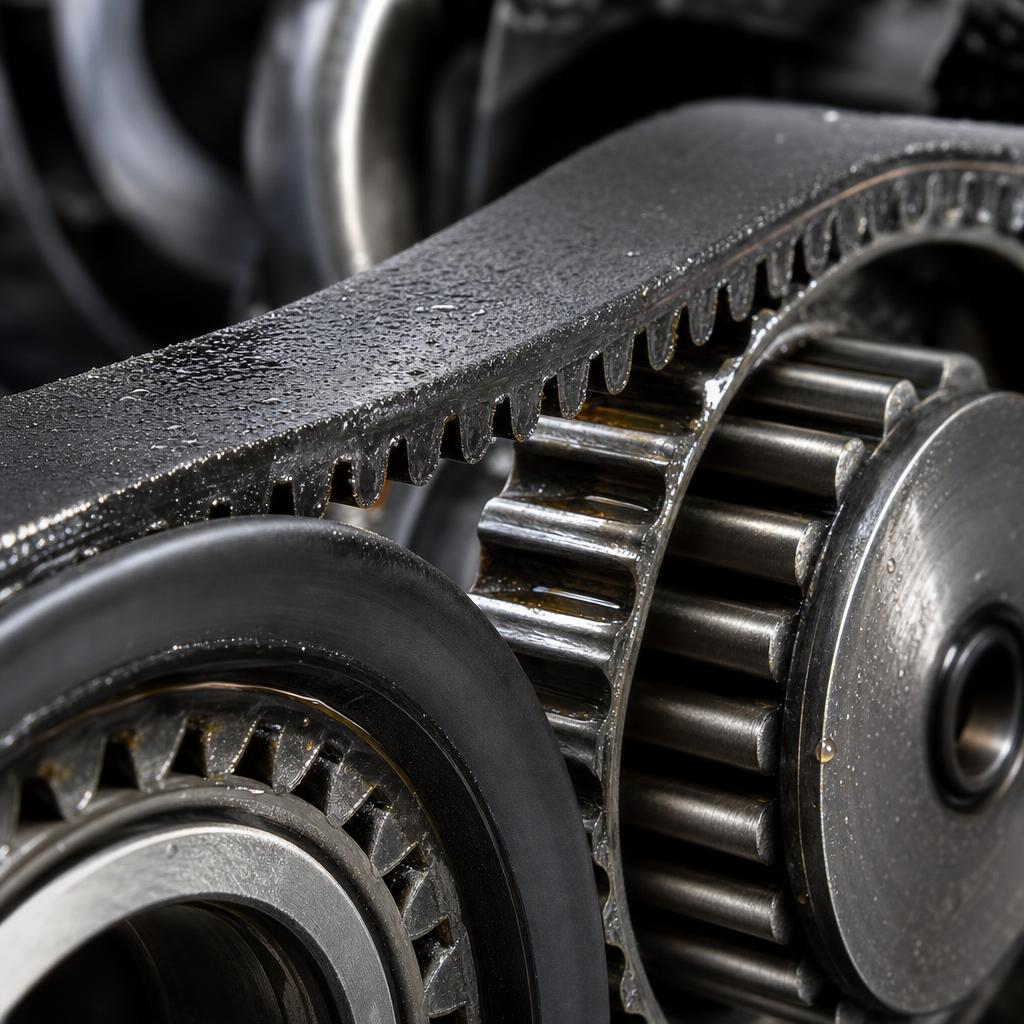

Dişli Kayış (Timing Belt) Sistemleri
Dişli kayış sistemleri, senkronize güç aktarımı gerektiren uygulamalarda vazgeçilmez bir çözümdür. V-kayışların aksine sürtünme tabanlı değil, dişli kasnaklarla pozitif kavrama prensibiyle çalışır. Bu sayede kayma olasılığı sıfıra indirilir ve hassas senkronizasyon sağlanır. Özellikle servo motor tahrikli sistemlerde ve hassas konumlandırma gerektiren otomasyon uygulamalarında tercih edilir.
Dişli Kayış Profil Türleri
Endüstriyel dişli kayışlar, farklı diş profilleri ile üretilir ve her profil belirli uygulama gereksinimlerine göre optimize edilmiştir:
Trapes Dişli Profiller
- MXL (Mini Extra Light): Adım 2,032 mm, ofis ekipmanları ve hafif mekanizmalar
- XL (Extra Light): Adım 5,08 mm, yazıcılar ve küçük otomasyon sistemleri
- L (Light): Adım 9,525 mm, orta ölçekli otomasyon ve CNC makineleri
- H (Heavy): Adım 12,7 mm, endüstriyel konveyör ve paketleme makineleri
- XH (Extra Heavy): Adım 22,225 mm, ağır sanayi uygulamaları
- XXH (Double Extra Heavy): Adım 31,75 mm, çok ağır hizmet uygulamaları
Yuvarlak Dişli Profiller (HTD ve STD)
Yuvarlatılmış diş profilleri, trapes dişli kayışlara kıyasla diş kökünde daha düşük gerilme konsantrasyonu oluşturur. Bu durum kayış ömrünü uzatır ve yüksek hızlarda daha sessiz çalışma sağlar. HTD (High Torque Drive) profilleri 3M, 5M, 8M, 14M ve 20M adım boylarında; STD (Super Torque Drive) profilleri ise özellikle yüksek tork gerektiren servo motor uygulamalarında tercih edilir. Son yıllarda geliştirilen AT serisi profiller, sırt tarafında ek takviye kordu ile hem tahrik hem taşıyıcı fonksiyonu birleştirerek konveyör uygulamalarında devrim yaratmıştır.
Dişli Kayış Avantajları ve Sınırlamaları
Dişli kayış sistemlerinin en belirgin avantajı senkronize güç aktarımdır. CNC tezgahları, robotik sistemler ve baskı makineleri gibi hassas konumlandırma gerektiren uygulamalarda kayma riski olmadan çalışır. Ayrıca, yağlama gerektirmez ve temiz çalışma ortamı sağlar; bu özellik gıda ve ilaç endüstrisinde kritik önem taşır.
Ancak dişli kayışların sınırlamaları da vardır. Sürtünme kayışlarına göre şok yüklerine karşı daha dayanıksızdır, darbeli yük altında diş kırılması riski taşır. Ayrıca, V-kayışlara kıyasla daha yüksek montaj hassasiyeti gerektirir; kasnak hizalamasındaki sapma kayış ömrünü önemli ölçüde kısaltabilir. Uygun konveyör ekipmanları seçimi ile bu sınırlamaların etkisi minimize edilebilir.
Düz Kayış Sistemleri
Düz kayış sistemleri, büyük merkez mesafeli güç aktarım uygulamalarında ve özellikle yüksek hız gerektiren tesislerde tercih edilir. Modern düz kayışlar, yüksek mukavemetli sentetik malzemelerden üretilerek eski nesil deri ve bez kayışların yerini almıştır. Tekstil endüstrisinden kağıt fabrikalarına, gıda işlemeden ambalaj hatlarına kadar geniş bir uygulama yelpazesi sunar.
Düz Kayış Malzeme Türleri
Günümüzde endüstriyel düz kayışlar çeşitli malzeme kompozisyonları ile üretilmektedir:
- Poliüretan (PU) kayışlar: Yüksek aşınma direnci, gıda endüstrisi uyumluluğu ve kimyasal dayanıklılık
- Poliester (PET) kayışlar: Yüksek çekme mukavemeti, düşük uzama ve uzun ömür
- Kevlar takviyeli kayışlar: Aşırı yük uygulamaları, kopma mukavemeti çok yüksek
- Silikon kaplama kayışlar: Yüksek sıcaklık uygulamaları (200°C’ye kadar)
- Desenli düz kayışlar: Eğimli konveyörlerde malzeme kaymasını önleyen yüzey deseni
Düz Kayışlarda Kuvvet Aktarım Mekanizması
Düz kayışlarda güç aktarımı, kasnak ve kayış arasındaki sürtünme kuvvetiyle gerçekleşir. Bu nedenle kayış geriliminin doğru ayarlanması kritik öneme sahiptir. Yetersiz gerilim kaymaya, aşırı gerilim ise hem kayış hem rulman ömründe kısalma neden olur. Optimum gerilim değeri, kayış malzemesinin sürtünme katsayısı ve aktarılacak tork miktarı göz önüne alınarak hesaplanmalıdır. Düz kayış sistemlerinde Euler-Eytelwein formülü, kayma emniyet sınırının belirlenmesinde temel hesaplama yöntemidir.
Kayış Seçiminde Karşılaştırma: Hangi Sistem Ne Zaman Tercih Edilmeli?
Üç ana kayış türünün karşılaştırılması, doğru seçim yapabilmek için kritik bir adımdır. Aşağıdaki değerlendirme, uygulamanın özelliklerine göre en uygun sistemi belirlemede rehber niteliğindedir:
- Senkronizasyon gerekiyorsa: Dişli kayış zorunludur. CNC, robotik, baskı makineleri
- Yüksek güç + esneklik gerekiyorsa: V-kayış idealdir. Kırıcılar, presler, kompresörler
- Uzaktan aktarım + yüksek hız gerekiyorsa: Düz kayış tercih edilir. Tekstil, kağıt, gıda hatları
- Darbe emilimi önemli ise: V-kayış en iyi seçenektir
- Temizlik/yağsız çalışma gerekiyorsa: Dişli kayış avantajlıdır
- Maliyet öncelikli ise: V-kayış en ekonomik çözümdür
Uygulamanızın özelliklerini değerlendirirken Gurur Makina uzman kadrosuyla iletişime geçerek projeye özel teknik danışmanlık alabilirsiniz.
Endüstriyel Kayış Bakımı ve Ömür Uzatma Stratejileri
Kayış sistemlerinde planlı bakım, beklenmedik arızaların önlenmesinde en etkili yöntemdir. Kayış değişim maliyeti, üretim kaybı maliyetiyle kıyaslandığında çok düşüktür. Endüstriyel araştırmalar, proaktif bakım yaklaşımının plansız duruşları %60-70 oranında azalttığını göstermektedir. Bu nedenle bakım programı oluşturulması ve buna sadık kalınması kritik bir yatırım kararıdır.
Periyodik Kontrol Listesi
Endüstriyel kayış sistemlerinde aşağıdaki periyodik kontroller uygulanmalıdır:
Günlük Kontroller
- Kayış geriliminin görsel kontrolü
- Anormal ses ve titreşim dinlemesi
- Kasnak hizalama görsel doğrulaması
- Aşırı ısınma belirtilerinin tespiti
Haftalık Kontroller
- Gerilim ölçüm aleti ile hassas gerilim kontrolü
- Kayış yüzeyinde çatlak, aşınma ve sertleşme tespiti
- Kasnak oluklarında aşınma kontrolü
- Muhafaza ve koruyucu kapakların bütünlük denetimi
Aylık Kontroller
- Kasnak hizalama lazer ölçümü
- Kayış boyutu ve uzama oranı takibi
- Rulman durumunun değerlendirilmesi
- Çevresel koşulların (sıcaklık, nem, yağ buharı) denetimi
Yaygın Kayış Arızaları ve Nedenleri
Endüstriyel kayış arızalarının büyük çoğunluğu yanlış montaj ve yetersiz bakım kaynaklıdır. En sık karşılaşılan arıza türleri ve kök nedenleri şunlardır:
- Erken yırtılma: Kasnak hizasızlığı, aşırı gerilim veya küçük kasnak çapı
- Tabaka ayrılması: Yağ ve kimyasal temas, nemli ortam koşulları
- Sertleşme ve çatlama: Aşırı sıcaklık, UV maruziyeti, uzun süreli statik depolama
- Diş atlaması (dişli kayışlarda): Yüksek anlık yük, kasnak aşınması, yetersiz gerilim
- Kayma (V-kayışlarda): Düşük gerilim, yağlanma, kasnak oluğu aşınması
Detaylı arıza analizi metodolojisi için zincir ve dişli arıza analizi rehberimizi inceleyebilirsiniz; benzer kök neden belirleme yöntemleri kayış sistemleri için de geçerlidir.
Kayış Sistemlerinde Enerji Verimliliği
Enerji verimliliği, modern endüstriyel tesislerde operasyonel maliyetlerin düşürülmesinde stratejik bir hedeftir. Kayış sistemleri, doğru seçim ve bakım ile %95-98 verimlilik oranlarına ulaşabilir. Ancak ihmal edilen sistemlerde bu oran %85’e kadar düşebilir. Bir yıllık işletme periyodunda bu verimlilik farkı, büyük tesislerde on binlerce liralık enerji israfına denk gelir.
Verimliliği Etkileyen Faktörler
- Kasnak çapı optimizasyonu: Daha büyük kasnak çapları kayış bükülme kayıplarını azaltır
- Gerilim optimizasyonu: Aşırı gerilim rulman yükünü ve sürtünme kaybını artırır
- Kasnak hizalama: Hizasızlık kayış kenar sürtünmesi ve enerji kaybına neden olur
- Çok kayış setleri: Eş boyutlu kayışlar set halinde değiştirilmeli; farklı boylar asimetrik yük dağılımı yaratır
Konveyör sistemlerinde enerji verimliliği konusunda önceki yayımlarımızda yer alan kapsamlı rehberi incelemenizi öneririz; aynı prensipler kayış tahrikli sistemler için de geçerlidir.
Sonuç: Doğru Kayış ile Verimli Üretim
Endüstriyel kayış sistemleri, üretim tesislerinin omurgasını oluşturan kritik güç aktarım elemanlarıdır. V-kayış, dişli kayış ve düz kayış arasında doğru seçim yapmak, uygulamanın güç gereksinimi, senkronizasyon ihtiyacı, çalışma ortamı koşulları ve bütçe kısıtları gibi birçok faktörün değerlendirilmesini gerektirir. Seçim sonrası ise düzenli bakım ve periyodik kontrol, kayış ömrünü uzatmanın ve planlanmamış duruşları önlemenin en etkili yoludur.
Gurur Makina olarak, endüstriyel kayış tedarikinde teknik danışmanlık ve proje bazlı çözüm sunuyoruz. Uluslararası standartlara uygun ürün yelpazemiz ve deneyimli teknik ekibimizle, üretim hattınızın kesintisiz çalışmasını destekliyoruz. Detaylı bilgi ve teklif için fiyat talep formumuzu doldurabilir veya doğrudan bizimle iletişime geçebilirsiniz.
