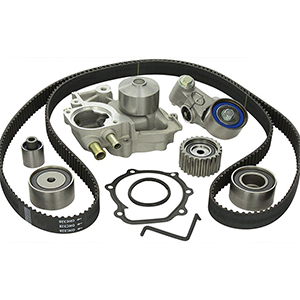

Triger Kayışı & Triger Seti
Biçer Döver Kayışları
Değirmen Vals Kayışları
Kayış çeşitleri
Kayış çeşitleri sayfalarımızdan karşınıza gelirken, ürün örneklerimiz içinde V kayışları, Triger kayışları, Değirmen vals kayışları, Biçerdöver kayışları, Poly-V kayışları ve triger seti örnekleri bulunmaktadır.
Dişli ve zincir uyumunu düşünecek olursanız burada karşınıza gelen kayış modellerinin işlevsel olarak benzer bir görev üstlendiğini görebilirsiniz. Zincirlere göre daha esnek olan kayış modelleri, daha hızlı ve seri motor çalışmalarında olumlu sonuç veren bir sistemin parçası olarak karşınıza gelmiştir.
V kayışı motorlu araçlarda bulunurken önemli bir görev üstlenir. Krank milinden güç alan ve bu aldığı gücü şarj dinamosu, su pompası ve vantilatöre ulaştıran bu sistemler, yüksek dönme hızı ve yüksek verimlilikle bilinmektedir.
Güç aktarma organları olarak karşımıza çıkan zincir ve kayışlar gücün kaybolmadan yüksek verimlilikle iletilmesine neden olmaktadır. Dişli mekanizmalarla çalışan triger kayışı ise dişli boyutu ve dönme hızına bağlı olarak zaman ayarlı bir sistem şeklinde ortaya çıkmaktadır. Otomotiv başta olmak üzere makine ve diğer teknolojilerde çok çeşitli kayış modelleri bulunmaktadır.
Kayış çeşitleri ve daha fazlası için firmamıza bekleriz.
Verimli ve avantajlı çalışma koşulları içinde kayış modelleri her zaman önemli görev üstlenir ve yerine getirir. Kasnak veya dişliden alınan dönme gücü başka sistemlere aktarılır ve bu sayede güç performansı korunarak transfer edilmiş olur.
Kayış Modelleri Ve Çeşitleri
Bağlı bulunduğu sisteme uyumlu olan kayış çeşitleri, gücün transferine ve sistemin sağlıklı çalışmasına destek verir. Gergin vaziyette olması gereken kayış çeşitleri gücün korunarak aktarılmasına neden olmaktadır.
Bu sebeple biçerdöver gibi araçların yanı sıra, otomotiv sektöründe pek çok aracın ve makine sisteminin çalışmasında kayış çeşitleri önemli görev üstlenir. Güç aktarma organı ve malzemesi olarak görülen kayışlar motor dişlisi ile birebir uyumlu olarak çalışır.
Böylece sistem ve enerji verimliliği konusunda önemli bir avantaj elde etmek söz konusu olur.
Kasnak ve dişli modelleri ile uyumlu yapıya sahip olan kayış çeşitleri düz ve dişli yapısı ile bağlı bulunduğu sisteme kolayca entegre olacak yapıdadır.
Dönmenin yaratmış olduğu hareket etkisi bu kayış modelleri ile hiç kayba uğramadan gücün iletilmesinde oldukça yüksek performanslı bir güç aktarıcı olarak karşımıza çıkar. Gergin bir vaziyette çalışan kayışlar bir kasnaktan veya dişliden aldığı momentumu, kullanılması gereken alana veya sisteme kayıp olmadan ulaştırır. Çok zorlu koşullarda çalışmasına rağmen kayışlar güç aktarımını olabilecek en yüksek performans ile aktarır ve yüksek verimlilik sağlar.
Endüstriyel Kayış Modelleri Hangi Malzemeden Yapılır?
Başta otomotiv sektörü olmak üzere kayış çeşitleri endüstriyel makine ve sistemlerin çalışmalarında kullanılır. Kauçuk ve kevlar kordlu poliüretan malzemeden üretilen kayış modelleri herhangi bir sünme ve gevşemeye karşı oldukça dirençli yapıya sahip olarak karşımıza çıkmaktadır. Kullanılan kaliteli hammadde sayesinde kayışlar sürtünme ve aşınmaya karşı oldukça dirençli bir ürün olarak kendini gösterir.
Kayış üretimi esnasında kullanılan hammadde oranı ve bu malzemenin kıvamı çok büyük önem taşır. Malzemenin %100 homojen olması ürünün sağlam yapısı için büyük önem taşır. Eğer üretim esnasında bu konulara dikkat edilmezse kayışın zamansız kopma sorunu ortaya çıkar. Bu gibi durumlara ilave olarak esneme ve gevşeme sorunlarının da ortaya çıkması söz konusu olur.
Kayış Çeşitlerimiz Ve Ürün Kataloğumuz
Kayış çeşitleri konusunda firma olarak çok geniş bir ürün yelpazesine sahip durumdayız. Tedarik noktasında müşteri istekleri bizim için en önemli konudur. Kayış modelleri, çeşitleri ve istenen ölçüye uygun olarak teslimat, firmamızın çok önem verdiği konular arasında bulunur. Sağlam ve kaliteli kayış modellerimize ek olarak ürünlerin tam olarak istenen ölçüde teslimatını gerçekleştirmek durumundayız.
Ürünlerimiz kalite ve garanti kapsamı ile müşteri isteklerini en uygun şekilde karşılayacak yapıdadır. Zaman ayarlı bir dönme etkisi bakımından kayışlar bağlanacağı sistemle çok uyumlu bir sonucu ortaya koyacaktır.
Kayış konusunda kategorimiz içinde ürünlere bakabilir ve isteklerinizi karşılayacak modelleri bizden hemen isteyebilirsiniz. Ürün kalitesi ve uygun fiyat bağlantısı tüm ürünlerimizi kapsamaktadır.
Bir aracın çalışmasında veya bir makinenin performansında kilit rol üstlenen kayış modellerimiz tarafımızdan size sunulmaktadır. Sağlam yapıda ve uzun süre kullanım fırsatına sahip olan örnek ürünlerimiz sayfalarımızda sizi beklemektedir. Firmamızla ürünler hakkında ve uygun alışveriş konusunda hemen iletişim sağlayabilirsiniz. Kaliteli ve sağlıklı ürünlerimiz en uygun şekilde size sunulacaktır.
Kayış Çeşitleri Nelerdir?
Endüstriyel güç aktarımında kullanılan kayışlar, hareketi sürtünme ya da biçim bağıyla aktarmalarına göre iki ana gruba ayrılır. Sürtünmeyle çalışan kayışlar (V kayış, Poly-V) küçük kaymalara izin verir ve darbeyi soğurur; biçim bağıyla çalışan kayışlar (triger, yani dişli kayış) kaymaya izin vermez ve konum hassasiyeti sağlar.
Doğru kayış seçimi, aktarılacak güç ve devir kadar mil arası mesafeye, çalışma sıcaklığına ve ortam koşullarına da bağlıdır. Aşağıda her kayış ailesinin ayırt edici özelliklerini, profil ölçülerini ve seçim ölçütlerini bulabilirsiniz.

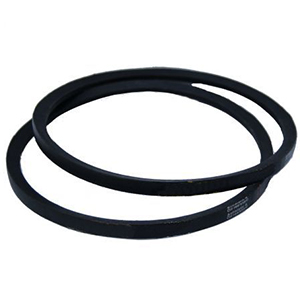

V Kayış (Klasik ve Dar Profil)
V kayış, kesiti yamuk biçiminde olan ve kasnak kanalına kama etkisiyle oturan en yaygın güç aktarım kayışıdır. Kanal yüzeyine uyguladığı yanal basınç sayesinde yüksek sürtünme kuvveti oluşturur.
Klasik V kayış profilleri
| Profil | Üst genişlik (mm) | Yükseklik (mm) | Tipik kullanım |
|---|---|---|---|
| Z (10) | 10 | 6 | Küçük tezgâh, fan, ev tipi makine |
| A (13) | 13 | 8 | Genel amaçlı sanayi tahriki |
| B (17) | 17 | 11 | Orta güçlü kompresör, pompa |
| C (22) | 22 | 14 | Ağır hizmet, kırıcı, değirmen |
| D (32) | 32 | 19 | Yüksek güçlü endüstriyel tahrik |
Dar (kama) profil V kayışlar
SPZ, SPA, SPB ve SPC profilleri, aynı yerde klasik profillere göre daha yüksek güç aktarır. Kesit daha derin ve dardır; kanal yüzeyiyle temas alanı arttığı için aynı kasnak çapında daha fazla moment taşınır.
| Profil | Üst genişlik (mm) | Yükseklik (mm) | Karşılığı |
|---|---|---|---|
| SPZ | 9,7 | 8 | Z profilin güçlendirilmiş hâli |
| SPA | 12,7 | 10 | A profil yerine |
| SPB | 16,3 | 13 | B profil yerine |
| SPC | 22 | 18 | C profil yerine |
Kayış üzerindeki kod, profil ve uzunluğu birlikte verir. Örneğin SPA 1250 kodunda SPA profili, 1250 ise etkin uzunluğu (Ld, mm) gösterir. Sipariş verirken hem profil hem uzunluk belirtilmelidir.

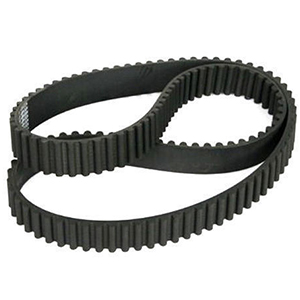

Triger (Zaman / Dişli) Kayışı
Triger kayışı, iç yüzeyindeki dişlerle kasnak dişlerine oturur ve kaymadan hareket aktarır. Konumun korunması gereken uygulamalarda (eksantrik mili tahriki, konumlandırma sistemleri, senkron hatlar) zorunlu tercihtir.
| Profil ailesi | Adımlar | Özellik |
|---|---|---|
| T (metrik trapez) | T2,5 / T5 / T10 / T20 | Genel konumlandırma, hafif-orta yük |
| AT (güçlendirilmiş trapez) | AT5 / AT10 / AT20 | Daha geniş diş tabanı, yüksek moment |
| HTD (yuvarlak diş) | 3M / 5M / 8M / 14M | Yüksek güç, düşük gürültü |
| İnç (klasik) | XL / L / H / XH | Eski ve ithal makinelerde yaygın |
Profil aileleri birbirinin yerine kullanılamaz: HTD 5M kayış, T5 kasnağa oturmaz. Kayış değiştirilirken kasnak profilinin de aynı aileden olduğu doğrulanmalıdır.
Triger kayışı kodu genellikle üç bilgiyi taşır: uzunluk, profil ve genişlik. Örneğin 450-5M-15 kodunda 450 mm etkin uzunluk, 5M profil, 15 mm genişlik anlamına gelir.

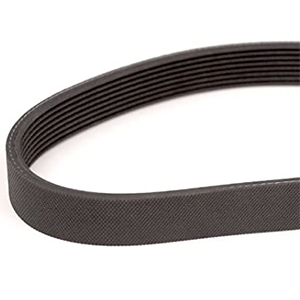

Poly-V (Kanallı) Kayış
Poly-V kayış, ince V kaburgaların yan yana dizilmesiyle oluşur. Tek bir geniş kayışın esnekliğiyle çok sıralı V kayışın taşıma gücünü birleştirir. İnce yapısı sayesinde küçük kasnak çaplarında çalışabilir; bu da yerden tasarruf sağlar.
| Profil | Kaburga aralığı (mm) | Tipik kullanım |
|---|---|---|
| PH | 1,60 | Küçük cihaz tahriki |
| PJ | 2,34 | Beyaz eşya, küçük sanayi |
| PK | 3,56 | Otomotiv yardımcı tahrik |
| PL | 4,70 | Orta güçlü sanayi |
| PM | 9,40 | Ağır sanayi tahriki |
Kod okuması şöyledir: 1270 PJ 6 → 1270 mm uzunluk, PJ profil, 6 kaburga.

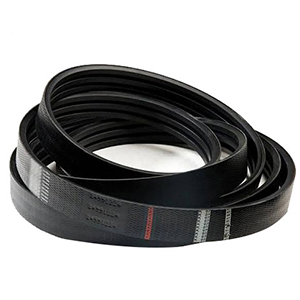

Biçerdöver ve Değirmen Vals Kayışları
Tarım ve değirmen uygulamaları, standart sanayi kayışlarından farklı koşullar dayatır. Biçerdöver kayışları toz, sap artığı ve değişken yük altında çalışır; bu nedenle daha yüksek aşınma direnci ve esneklik gerektirir. Değirmen vals kayışları ise sürekli yük altında, hassas hız oranı korunarak çalışmalıdır.
Bu gruplarda kayış çoğu zaman makine üreticisinin verdiği özel ölçüde temin edilir. Sökülen kayışın üzerindeki kod okunamıyorsa iç çevre uzunluğu ve kesit ölçüsü alınarak karşılığı belirlenir.
Kayış Seçerken Nelere Dikkat Edilmelidir?
- Aktarılacak güç ve devir: Motor gücü ve devir, profil seçiminin başlangıç noktasıdır.
- Servis faktörü: Darbeli yük, gün boyu çalışma ve sık kalkış-duruş faktörü yükseltir.
- Mil arası mesafe: Çok kısa mesafede kayış sarım açısı düşer ve kayma riski artar; çok uzun mesafede titreşim oluşur.
- Kasnak çapı: Üreticinin verdiği minimum kasnak çapının altına inilmemelidir; aksi hâlde kayış gövdesinde yorulma çatlağı oluşur.
- Ortam koşulları: Yağ teması, yüksek sıcaklık veya ozon varlığında özel bileşenli kayış seçilir.
Kayış Gerginliği ve Hizalama
Kayış arızalarının büyük bölümü kayışın kendisinden değil, montajdan kaynaklanır:
- Gevşek kayış: Kayma, ısınma, yan yüzeylerde parlama ve ıslık sesi. Güç aktarımı düşer.
- Aşırı gergi: Rulman yükü artar, mil ve yatak ömrü kısalır, kayış gövdesi yorulur.
- Eksenel kaçıklık: Kayışın tek kenarında aşınma ve lif kopması. Kasnaklar mastarla aynı düzleme getirilmelidir.
- Kirli kanal: Kasnak kanalındaki pas ve tortu, temas yüzeyini bozar ve kaymayı artırır.
Çok kayışlı sistemlerde kayışlar daima takım hâlinde değiştirilir. Eski kayışla yeni kayış bir arada çalıştığında yükü yeni kayış üstlenir ve kısa sürede yorulur.
Kayış Ne Zaman Değiştirilmeli?
- Yan yüzeylerde parlama veya sertleşme
- Gövdede çatlak, çatallanma veya kopan lif
- Diş kayışlarda diş kökünde çatlak, aşınmış diş profili
- Kasnak kanalının dibine oturmuş kayış (kesit aşınmış demektir)
- Sürekli tekrarlayan gerginlik kaybı
Kayış ve Zincir: Hangisi Seçilmeli?
Aynı hat için hem kayış hem zincir düşünülüyorsa karar şu ölçütlerle verilir: yüksek moment, düşük devir, yağlı ve sıcak ortam ile kısa mil arası mesafede zincir; yüksek devir, uzun mil arası mesafe, yağlama istenmeyen ve sessiz çalışması gereken hatlarda kayış öne çıkar.
Karşılaştırmanın ayrıntısı ve bağlantı elemanı seçimi için aktarma organları: triger kasnak, konik kilit ve burç seçimi yazımıza bakabilirsiniz. Zincirli çözümler için transmisyon zincirleri sayfamız başvuru noktasıdır.
Sık Sorulan Sorular
V kayış ile triger kayışı arasındaki fark nedir?
V kayış hareketi sürtünmeyle aktarır ve az miktarda kaymaya izin verir; triger kayışı ise dişlerle biçim bağı kurar ve kaymaz. Konumun korunması gereken uygulamalarda triger, darbenin soğurulması istenen uygulamalarda V kayış tercih edilir.
Kayış kodunu nasıl okurum?
V kayışta kod profil ve etkin uzunluğu verir (SPA 1250 → SPA profil, 1250 mm). Triger kayışta uzunluk, profil ve genişlik sıralanır (450-5M-15). Poly-V'de uzunluk, profil ve kaburga sayısı bulunur (1270 PJ 6).
Klasik profil yerine dar profil kayış kullanılabilir mi?
Kasnak kanalı da dar profile uygunsa kullanılabilir ve genellikle daha yüksek güç aktarılır. Kanal profili farklıysa kayış kanala doğru oturmaz; kasnakla birlikte değiştirilmesi gerekir.
Kayış gerginliği nasıl kontrol edilir?
Pratikte kayışın orta noktasına parmakla bastırıldığında oluşan çökme miktarı ölçülür ve üretici değeriyle karşılaştırılır. Hassas uygulamalarda frekans ölçer veya gerginlik ölçme cihazı kullanılır.
Kayışlar neden takım hâlinde değiştirilir?
Kullanılmış kayış uzamıştır; yenisiyle birlikte çalıştığında yükün büyük bölümünü yeni kayış taşır. Bu dengesizlik yeni kayışın ömrünü belirgin biçimde kısaltır.
