Endüstriyel sistemlerin kalbinde yer alan zincir ve dişli mekanizmaları, doğru yük hesaplaması yapılmadan devreye alındığında ciddi güvenlik riskleri ve verimlilik kayıpları oluşturabilir. Bir transmisyon sisteminde kullanılacak zincirin taşıyabileceği maksimum yük, dişli çapı, adım mesafesi ve çalışma koşulları gibi parametreler hesaba katılmadan yapılan seçimler, hem ekipman ömrünü kısaltır hem de beklenmedik arızalara yol açar. Bu yazıda, zincir ve dişli sistemlerinde yük hesaplama yöntemlerini ve doğru seçim kriterlerini detaylı şekilde ele alacağız.
Zincir ve Dişli Sistemlerinde Yük Hesaplama Nedir?
Zincir ve dişli sistemlerinde yük hesaplama, mekanik bir iletim sisteminde zincirin maruz kalacağı kuvvetleri, momentleri ve gerilimleri matematiksel olarak belirleme sürecidir. Bu hesaplama, sistemin güvenli çalışma sınırlarını belirlemek ve uygun bileşen seçimini yapmak için vazgeçilçiz bir adımdır. Endüstriyel zincir bakım rehberinde de vurgulandığı gibi, doğru seçim yapılmadan bakım bile anlamsız kalır; çünkü yanlış kapasitede seçilmiş bir zincir ne kadar bakılırsa bakılsın erken arıza yapacaktır.
Yük hesaplamanın temel amacı şunlardır:
- Güvenli çalışma sınırının belirlenmesi
- Aşırı tasarım maliyetlerinin önüne geçilmesi
- Sistem ömrünün tahmin edilmesi
- Bakım aralıklarının optimize edilmesi
- Enerji verimliliğinin maksimize edilmesi
- Planlanmamış duruşların minimize edilmesi
Endüstriyel tesislerde yaşanan arızaların yaklaşık %40’ının yanlış bileşen seçiminden kaynaklandığı tahmin edilmektedir. Bu oran, zincir ve dişli yük hesaplama sürecinin ne kadar kritik olduğunu açıkça göstermektedir. Özellikle ağır sanayi uygulamalarında yanlış hesaplama yapılan bir sistem, yılda binlerce liralık kayıp ve üretim duruşuna neden olabilir.
Zincir Sistemlerinde Yük Türleri ve Tanımları
Statik Yükler
Statik yükler, sistemin durağan haldeyken taşıdığı sabit kuvvetlerdir. Zincirin kendi ağırlığı, gerilim kuvveti ve sabit konumda taşınan yük statik yük kategorisine girer. Statik yük hesaplamasında zincirin minimum kopma dayanımı referans alınır ve güvenlik faktörü çarpanıyla çalışma sınırı belirlenir. Statik yükler, sistemin temel dayanım sınırını oluşturduğu için hesaplamanın ilk adımında değerlendirilir.
Statik yük hesaplamasında dikkat edilmesi gereken temel hususlar şunlardır:
- Zincirin nominal kopma dayanımının bilinmesi
- Güvenlik faktörünün uygulama türüne göre belirlenmesi
- Çalışma sıcaklığının malzeme dayanımına etkisinin hesaba katılması
- Yaşlanma ve yorgunluk faktörlerinin dikkate alınması
Dinamik Yükler
Dinamik yükler, hareket halindeki sistemde oluşan değişken kuvvetlerdir. Zincir ve dişli aşınma analizi çalışmalarında gösterildiği gibi, dinamik yükler özellikle başlatma ve durdurma anlarında pik değerlere ulaşır. Titreşim, darbe kuvvetleri ve periyodik dalgalanmalar bu kategoride değerlendirilir. Dinamik yükler, statik yüklerin üzerinde değerlere çıkabileceği için tasarım aşamasında özel dikkat gerektirir.
Dinamik yüklerin ana kaynakları şunlardır:
- Motor başlatma anındaki aşırı moment
- Frenleme sırasındaki ani durma kuvveti
- Yük değişimlerinden kaynaklanan salınımlar
- Dişli geçişlerinde oluşan periyodik darbeler
- Rezonans koşullarındaki titreşim amplifikasyonu
Şok Yükleri
Ani duruşlar, sert başlatmalar ve darbeli çalışma koşullarında oluşan şok yükleri, zincir sisteminin en büyük düşmanıdır. Şok yükleri, statik yükün 2-5 katına çıkabilir ve zincir kopma riskini dramatik olarak artırır. Konveyör sistemlerinde yükün aniden düşmesi veya sıkışması gibi durumlar şok yükü oluşturur. Özellikle madencilik, ağır metalürji ve kırma-eleme tesislerinde şok yükleri günlük çalışmanın bir parçasıdır ve bu tür uygulamalarda güvenlik faktörü buna göre seçilmelidir.
Zincir ve dişli sistemlerinde yük dağılımının şematik gösterimi. Kuvvet vektörleri, zincir linkleri üzerindeki gerilim dağılımını temsil etmektedir.
Zincir ve Dişli Yük Hesaplama Formülleri
Temel İletim Gücü Hesabı
Zincir iletim sisteminin temel gücü, dönme momenti ve devir sayısı ile belirlenir:
P = T × ω
Burada:
- P = İletim gücü (Watt)
- T = Dönme momenti (Nm)
- ω = Açısal hız (rad/s)
Bu temel formül, sistemin iletebileceği maksimum gücünü belirlemenin başlangıç noktasıdır. Pratik uygulamalada güç hesaplaması devir sayısı (rpm) cinsinden ifade edilir ve şu dönüşüm kullanılır:
P = T × 2π × n / 60
Burada n, dakikadaki devir sayısıdır (rpm). Bu formül, motor ve dişli seçiminde doğrudan kullanılan hesaplama yöntemidir.
Zincir Çekme Kuvveti Hesabı
Zincirin taşıması gereken toplam çekme kuvveti şu formülle hesaplanır:
Ftoplam = Filetim + Fmerkezi + Fsürtünme + Fdinamik
Her bir bileşenin detaylı hesabı, uygulamanın türüne göre farklılık gösterir. Konveyör bant sistemlerinde sürtünme kuvveti daha baskın iken, hızlı transmisyon sistemlerinde dinamik kuvvetler ön plana çıkar.
Her bir kuvvet bileşeninin detaylı açıklaması aşağıdadır:
- Filetim: Zincirin iletişim gücünü taşıyan temel kuvvet bileşeni
- Fmerkezi: Zincirin merkezkaç etkisinden kaynaklanan gerilim kuvveti
- Fsürtünme: Zincir kılavuzları ve dişli yüzeyleri arasındaki sürtünme kayıpları
- Fdinamik: Başlatma, durma ve hız değişimi anlarında oluşan atalet kuvvetleri
Güvenlik Faktörü Hesabı
Güvenlik faktörü, zincirin minimum kopma dayanımının çalışma yüküne oranıdır:
S = Fkopma / Fçalışma
Endüstriyel uygulamalarda önerilen minimum güvenlik faktörleri:
- Düzgün çalışan sistemler: S ≥ 6
- Orta şok yükü: S ≥ 8
- Ağır şok yükü: S ≥ 10
- Kritik uygulamalar (asansör, vinç): S ≥ 12
Güvenlik faktörünün belirlenmesinde yalnızca mekanik yük değil, çalışma ortamı koşulları, bakım sıklığı ve sistemin kritiklik düzeyi de göz önünde bulundurulmalıdır. Düşük güvenlik faktörü seçimi kısa vadede maliyet avantajı sağlasa da, uzun vadede arıza riskini ve bakım maliyetlerini artırır.
Doğru Zincir Seçiminde Dikkat Edilmesi Gereken Kriterler
Zincir Adımı ve Dişli Uyumu
Zincir adımı, dişlinin pitch çapıyla doğrudan ilişkilidir. Yanlış adım seçimi, dişli aşınmasını hızlandırır ve iletim verimliliğini düşürür. Zincir adımı seçiminde şu faktörler göz önünde bulundurulmalıdır:
- İletilecek maksimum güç
- Çalışma devir sayısı
- Merkezi mesafe (iki dişli arası)
- Çevresel koşullar (sıcaklık, nem, toz)
- Beklenen çalışma süresi (saat/yıl)
- Dişli sayısı ve sürüş oranı
Zincir adımı ile dişli çapı arasındaki uyum, iletim verimliliğini doğrudan etkiler. Büyük adımlı zincirler düşük hızda yüksek güç iletimi için uygun iken, küçük adımlı zincirler yüksek hızda sessiz çalışma sağlar. Bu nedenle uygulamanın hız ve güç gereksinimlerine göre en uygun adım seçimi yapılmalıdır.

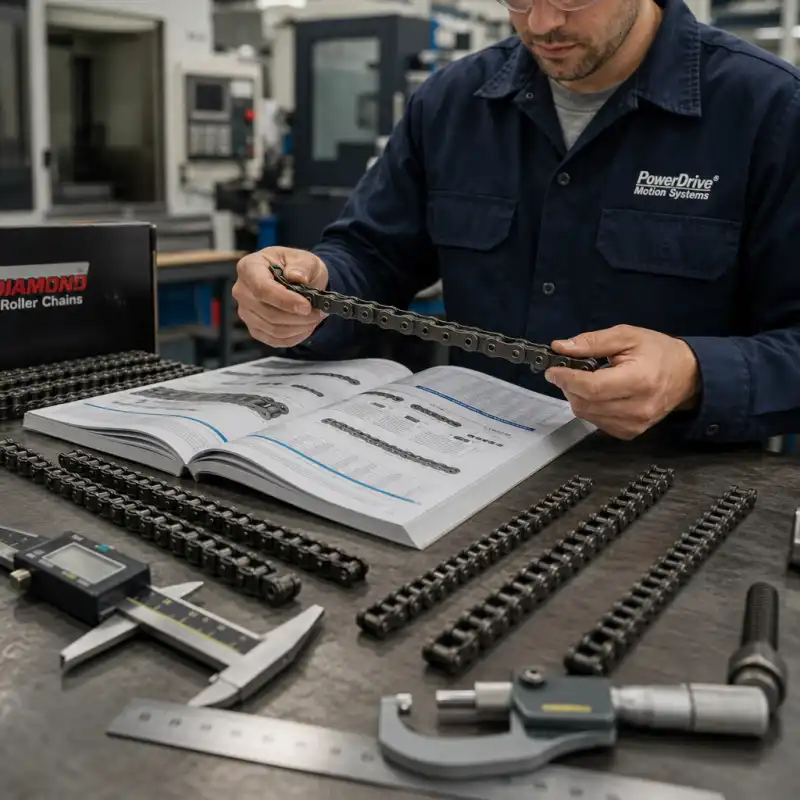

Farklı zincir tiplerinin teknik özellikleri ve uygulama alanları. Doğru seçim, sistem performansını doğrudan etkiler.
Malzeme Seçimi ve Dayanım Sınıfları
Zincirlerde kullanılan malzeme türleri ve dayanım sınıfları, uygulamanın yük koşullarına göre belirlenir. Güvenilir bir tedarikçinin sunduğu malzeme sertifikaları ve dayanım raporları, seçim sürecinde karar verici rol oynar.
Yaygın malzeme türleri:
- Karbon çelik: Genel amaçlı uygulamalar, maliyet etkin
- Paslanmaz çelik (AISI 304/316): Korozyon riski olan ortamlar, gıda ve ilaç sanayi
- Nikel kaplamalı: Orta korozyon direnci gerektiren uygulamalar
- Alaşımlı çelik: Yüksek dayanım ve aşınma direnci gerektiren ağır iş koşulları
Malzeme seçiminde maliyet-performans dengesinin yanı sıra, uygulamanın gerektirdiği standartlar ve sertifikasyon gereksinimleri de dikkate alınmalıdır. Örneğin gıda sanayinde kullanılacak zincirlerin gıda temasına uygun malzemelerden üretilmesi ve ilgili hygiene sertifikalarına sahip olması zorunludur.
Çalışma Ortamı Koşulları
Ortam sıcaklığı, nem oranı, toz ve kimyasal maruziyet gibi faktörler zincir seçimini doğrudan etkiler. Yüksek sıcaklık ortamlarında standart zincirlerin dayanımı %30-40 oranında düşebilir. Bu gibi durumlarda özel ısıya dayanıklı zincirler tercih edilmelidir. Düşük sıcaklıklarda ise malzemenin sünekliği azalır ve kırılganlık riski artar.
Çevresel faktörlere göre özel zincir gereksinimleri:
- Yüksek sıcaklık (>200°C): Özel ısıya dayanıklı çelik zincirler
- Düşük sıcaklık (<-20°C): Soğuğa dayanıklı sünek malzemeler
- Nemli ve korozyif ortamlar: Paslanmaz çelik veya nikel kaplamalı zincirler
- Tozlu ve aşındırıcı ortamlar: Aşınmaya dayanıklı özel yüzey işlemleri
- Gıda ve hijyen uygulamaları: Gıda derecesi paslanmaz çelik zincirler
Zincir ve Dişli Sistemlerinde Yaygın Hatalar
Aşırı Boyutlandırma Yanılgısı
Birçok mühendis “büyütsek zarar vermez” düşüncesiyle zincir kapasitesini gereksiz yere yüksek seçer. Ancak aşırı boyutlandırmanın ciddi dezavantajları vardır:
- Daha büyük zincir = daha yüksek maliyet
- Artan ağırlık = daha fazla atalet ve enerji tüketimi
- Daha büyük dişli gereksinimi = daha fazla alan ihtiyacı
- Gereksiz gürültü artışı
- Yağlama gereksiniminin artması
- Bakım maliyetlerinin yükselmesi
Güvenlik Faktörünün İhmal Edilmesi
Özellikle şok yükü barındıran uygulamalarda güvenlik faktörünün yetersiz hesaplanması, tedarikçi seçiminde olduğu kadar zincir seçiminde de kritik bir hatadır. Dinamik yüklerin her zaman statik hesaplama değerlerinin üzerinde olduğu unutulmamalıdır. Gerçek çalışma koşullarında ölçülen pik yükler, teorik hesaplamaların %20-50 üzerinde çıkabilir.
Çevresel Faktörlerin Göz Ardı Edilmesi
Sadece mekanik yükü hesaba katarak çevresel koşulları ihmal etmek, erken aşınma ve arızalara yol açar. Tozlu ortamlarda zincirin yağlama aralıkları kısalır, kimyasal maruziyet ise malzeme bütünlüğünü doğrudan tehdit eder. Ayrıca, ortam sıcaklığının malzeme dayanımına etkisi her zaman hesaba katılmalıdır.
Endüstriyel Uygulamalara Göre Yük Hesaplama Örnekleri
Konveyör Sistemlerinde Yük Hesaplama
Konveyör zincirlerinde yük hesaplaması, taşınan malzemenin birim ağırlığı, konveyör uzunluğu ve eğim açısı ile doğrudan ilişkilidir. Yatay konveyörlerde sürtünme kuvveti baskın iken, eğimli sistemlerde yerçekimi bileşeni de hesaba katılmalıdır.
Fkonveyör = (m × g × μ × cos α) + (m × g × sin α)
Burada m taşınan toplam kütle, g yerçekimi ivmesi, μ sürtünme katsayısı ve α eğim açısıdır. Konveyör sistemlerinde ayrıca malzeme birikimi, birikmeli yük ve acil duruş koşullarının da hesaba katılması gerekir.
Transmisyon Sistemlerinde Yük Hesaplama
Transmisyon zincirlerinde güç iletimi kapasitesi, uluslararası standartlarca tanımlanan formüllerle hesaplanır. Dişli sayısı, zincir adımı ve çalışma hızı temel parametrelerdir. Hız arttıkça merkezkaç kuvvetler de hesaba katılmalıdır. Transmisyon zincirlerinde güç tablosu seçimi, üretici kataloglarında belirtilen düzeltme faktörleri ile yapılır.
Asansör ve Vinç Sistemlerinde Yük Hesaplama
Dikey taşıma uygulamalarında güvenlik faktörü daha da kritik hale gelir. ISO 4348 standardına göre, asansör zincirlerinde minimum güvenlik faktörü 8 olarak tanımlanmıştır. Bu tür sistemlerde statik yük hesabına ek olarak dinamik frenleme kuvvetleri de hesaba katılmalıdır. Asansör ve vinç uygulamalarında düzenli periyodik kontrol ve load testing zorunludur.
Yük Hesaplama ve Seçim Sürecinde Dijital Araçlar
CAD ve Simülasyon Yazılımları
Modern mühendislik uygulamalarında CAD yazılımları ve sonlu elemanlar analizi (FEA), yük hesaplama sürecini büyük ölçüde kolaylaştırmaktadır. ANSYS, SolidWorks Simulation ve benzeri araçlar, zincir ve dişli sistemlerinde gerilim dağılımını görselleştirerek potansiyel zayıf noktaları önceden tespit etmeye olanak tanır. FEA simülasyonları, prototip üretiminden önce tasarım hatalarını tespit ederek maliyet ve zaman tasarrufu sağlar.
Çevrimiçi Hesaplayıcılar
Birçok zincir üreticisi, web tabanlı hesaplayıcı araçlar sunarak seçim sürecini hızlandırır. Bu araçlar genellikle şu parametreleri girdi olarak alır:
- İletilecek güç (kW)
- Sürücü devir sayısı (rpm)
- Sürüş oranı
- Merkezi mesafe
- Çalışma koşulları ve yük tipi
Bakım ve İzleme Stratejileri
Periyodik Yük Ölçümü
Zincir geriliminin periyodik olarak ölçülmesi, sistemin sağlıklı çalıştığını doğrulamanın en pratik yoludur. Gerilim ölçerler ve yük hücreleri, çalışma sırasında gerçek zamanlı veri sağlayarak anormalliklerin erken tespitini mümkün kılar. Modern IoT sensörleri ile donatılmış akıllı zincir sistemleri, gerilim değişimlerini uzaktan izleyebilir ve bakım ekiplerine otomatik uyarı gönderebilir.
Titreşim Analizi ve Durum İzleme
Titreşim analizi, zincir ve dişli sistemlerinde gelişmekte olan sorunları kulağa dayalı tespit etmenin bilimsel versiyonudur. Aşınmış dişli dişleri, gevşek zincirler ve yatak arızaları karakteristik titreşim imzaları üretir. Düzenli titreşim ölçümleri, planlı bakımın en güçlü araçlarından biridir. Titreşim analizi ile arıza öncesi uyarı süresi genellikle haftalar veya aylar olarak ölçülebilir.
Termal Görüntüleme
Termal kamera ile yapılan incelemeler, sürtünmeye bağlı aşırı ısınan bölgeleri tespit eder. Bu bölgeler genellikle yetersiz yağlamanın, hatalı hizalamanın veya aşırı yüklenmenin göstergesidir ve erken müdahale gerektirir. Düzenli termal tarama, bakım maliyetlerini %25-30 oranında azaltabilir ve plansız duruşları önleyebilir.
Zincir ve Dişli Seçiminde Gurur Makina Farkı
1986 yılından bu yana Ankara’da zincir ve dişli sektöründe faaliyet gösteren Gurur Makina, teknik danışmanlık hizmetleriyle doğru zincir seçimi sürecinde müşterilerinin yanında yer almaktadır. Sadece ürün satışı değil, uygulamanın gerektirdiği yük hesaplama desteği ve sonrasındaki bakım danışmanlığı da firmanın sunduğu değer propositionın bir parçasıdır.
Ostim’de bulunan tesislerinde kulaklı zincir, özel zincir imalatı ve standart transmisyon zincirleri başta olmak üzere geniş bir ürün yelpazesine sahip olan Gurur Makina, her projeye özgü çözümler geliştirme kapasitesiyle öne çıkar. Teknik kapasite değerlendirmesinde detaylandırıldığı gibi, firmanın mühendislik birimi yük hesaplama ve sistem tasarımı konusunda uzmanlaşmıştır.
Sonuç ve Öneriler
Zincir ve dişli sistemlerinde yük hesaplama, endüstriyel tesisatlarda güvenli ve verimli çalışmanın temel ön koşuludur. Statik ve dinamik yüklerin doğru hesaplanması, uygun güvenlik faktörünün belirlenmesi ve çevresel koşulların dikkate alınması olmadan yapılan seçimler, kısa vadede maliyet tasarrufu gibi görünse de uzun vadede çok daha büyük kayıplara yol açabilir.
Doğru zincir ve dişli seçimi için temel öneriler:
- Yük hesaplamasını ihmal etmeyin — tahmin yerine hesaplama tercih edin
- Güvenlik faktörünü uygulamanın şiddetine göre belirleyin
- Çevresel koşulları hesaba katın — sıcaklık, nem ve kimyasal maruziyet
- Teknik danışmanlık alın — deneyimli bir tedarikçinin mühendislik desteği değerlidir
- Periyodik izleme yapın — titreşim analizi ve termal görüntüleme ile erken uyarı sistemi kurun
- Simülasyon araçlarından yararlanın — FEA analizi ile tasarım risklerini önceden belirleyin
Gurur Makina olarak, zincir ve dişli yük hesaplama konusunda teknik destek ihtiyacınız olduğunda uzman ekibimizle yanınızdayız. Projelerinizin gereksinimlerine uygun zincir ve dişli seçimi için bizimle iletişime geçin.
