Zincir İmalatı Nedir? Standart Üretimden Özel Ölçüye
Zincir imalatı, dışarıdan bakıldığında birbirine geçmiş plaka ve pimlerden ibaret görünen, gerçekte ise malzeme seçiminden ısıl işleme, montajdan ön gerdirmeye kadar her adımı ölçülebilir toleranslara bağlı bir mühendislik sürecidir. Bir zincirin kataloglarda yazan kopma yüküne gerçekten ulaşıp ulaşmadığı, sahada 3 ay mı yoksa 5 yıl mı dayanacağı bu üretim zincirinin en zayıf halkasında belirlenir.
Bu rehberde endüstriyel zincir imalatının altı temel aşamasını, her aşamada hangi hataların hangi arızayı doğurduğunu ve özel ölçü (non-standart) zincir siparişi verirken üreticiden hangi bilgileri istemeniz gerektiğini ele alıyoruz. 1986’dan bu yana Ostim’de üretim yapan Ankara zincir firması Gurur Makina’nın saha deneyimiyle hazırlanmıştır.
Zincir İmalatının 6 Temel Aşaması
1. Malzeme Seçimi: Zincirin Ömrü Burada Belirlenir
Bir zincir tek bir malzemeden yapılmaz. Her bileşen farklı bir zorlanma tipine maruz kaldığı için farklı çelik kalitesi ister:
- Yan plakalar: Çekme gerilmesine ve yorulmaya çalışır. Genellikle C45 veya benzeri ıslah çelikleri; yüksek yük sınıfında alaşımlı çelikler kullanılır.
- Pimler: Kesme ve eğilme zorlanması altındadır, aynı anda burç içinde sürtünerek döner. Sementasyon çelikleri (örneğin 20MnCr5) tercih edilir; yüzey sert, çekirdek tok olmalıdır.
- Burçlar ve makaralar: Aşınmanın ve darbenin doğrudan geldiği yerdir. Yüzey sertliği yüksek, iç yapısı darbeyi yutabilecek kadar tok sementasyon çelikleri kullanılır.
Yaygın hata, tüm bileşenlerde tek tip çelik kullanılmasıdır. Bu durumda zincir katalog değerini test tezgâhında verebilir ancak sahada yorulma çatlağıyla erken kopar. Malzeme seçiminin uygulamaya göre nasıl değiştiği konusunda ayrıntı için endüstriyel zincirde malzeme seçimi yazımıza bakabilirsiniz.
2. Plaka Kesimi ve Delik Hassasiyeti
Yan plakalar hassas kesme (ince kesme / fine blanking) yöntemiyle üretilir. Buradaki kritik ölçü, plaka üzerindeki iki deliğin merkezleri arasındaki mesafedir; yani adım (pitch). Adımda oluşacak birkaç yüzde milimetrelik sapma, 100 baklalık bir zincirde birikerek dişliye oturmayan, tırmanan ve dişli dişlerini törpüleyen bir zincir ortaya çıkarır.
Delik kenarındaki kesme çapağı ve mikro çatlaklar da yorulma kırığının başlangıç noktasıdır. Kaliteli üretimde delik yüzeyi düzgün ve çapaksızdır.

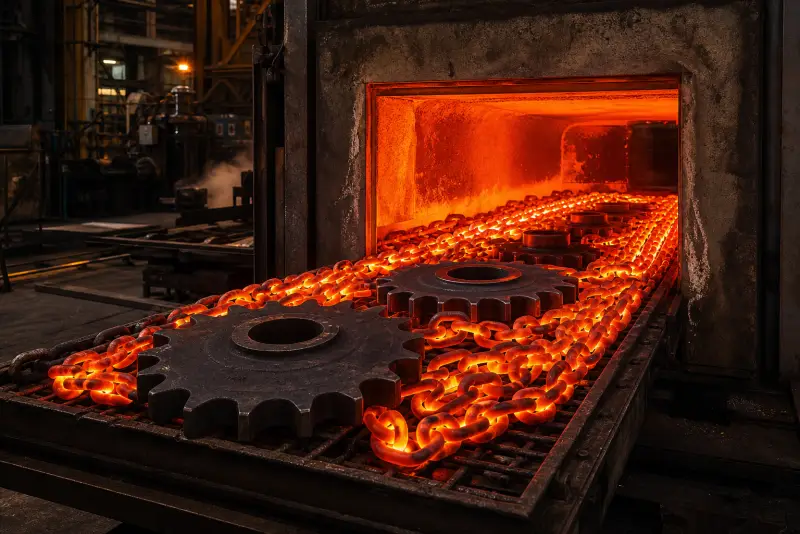

3. Isıl İşlem: Görünmeyen ama Belirleyici Adım
Zincir imalatında kaliteyi en çok ayıran aşama ısıl işlemdir. Pim ve burçlar sementasyon (karbürleme) işlemiyle yüzeyden karbon kazanır, ardından su verilerek sertleştirilir ve gevrekliği almak için temperlenir. Hedef, yüzeyde aşınmaya direnen sert bir tabaka, çekirdekte ise darbeyi yutan tok bir yapı elde etmektir.
Bu aşamada iki tipik hata görülür:
- Sementasyon derinliğinin yetersiz olması: Sert tabaka ince kalır, burç kısa sürede aşınır, zincir hızla uzar.
- Temperlemenin eksik yapılması: Parça çok sert ama gevrek kalır; darbeli yükte pim çatlar ve zincir habersiz kopar.
4. Yüzey İşlemi: Çalışma Ortamına Göre Koruma
Zincirin çalışacağı ortam, yüzey işlemini belirler:
- Fosfat kaplama: Kuru ve kapalı ortamlarda, yağ tutma özelliğiyle ilk çalışma dönemini kolaylaştırır.
- Galvaniz kaplama: Nem ve dış ortam etkisinin olduğu uygulamalarda korozyona karşı koruma sağlar. Ayrıntı için korozyon ve pas önleme rehberimize bakınız.
- Paslanmaz üretim: Gıda, kimya, ilaç ve yıkama hattı gibi hijyen veya kimyasal direnç gerektiren uygulamalarda zincirin tamamı paslanmaz çelikten üretilir. Bu durumda korozyon direnci kazanılırken kopma yükü karbon çelikli muadiline göre düşer; seçim yapılırken bu takas göz önünde tutulmalıdır.
5. Montaj ve Perçinleme
Plakalar pimlere preslenir, pim uçları perçinlenerek zincir kapatılır. Presleme kuvvetinin doğru ayarlanması kritiktir: yetersiz sıkılık pimin dönmesine ve zincirin açılmasına, aşırı sıkılık ise plakada gerilme yığılmasına ve çatlağa yol açar.
6. Ön Gerdirme (Pre-stressing): Çoğu Zaman Atlanan Aşama
Yeni üretilmiş bir zincir, ilk yüklendiğinde bileşenler arasındaki boşlukların oturmasıyla bir miktar uzar. Kaliteli üretimde bu “ilk uzama” fabrikada, kontrollü bir ön gerdirme yüküyle alınır. Ön gerdirme yapılmamış zincir sahaya çıktığında ilk haftalarda beklenmedik biçimde uzar, gerginlik ayarı sürekli bozulur ve bakım ekibi sorunun kaynağını yanlış yerde arar.
Bir zincir tedarikçisini değerlendirirken ön gerdirme uygulanıp uygulanmadığını sormak, kalite hakkında en hızlı bilgi veren sorulardan biridir.
Üretim Sonrası Kontrol: Hangi Testler Yapılmalı?
Teslim öncesi yapılması beklenen kontroller şunlardır:
| Kontrol | Ne Ölçülür | Neden Önemli |
|---|---|---|
| Kopma yükü testi | Zincirin koptuğu gerçek yük | Katalog değerinin doğrulanması |
| Boy / adım toleransı | Belirli bakla sayısındaki toplam uzunluk | Dişliye doğru oturma, çift zincirli sistemlerde eşitlik |
| Sertlik ölçümü | Pim, burç ve plaka yüzey sertliği | Isıl işlemin doğruluğu |
| Uzama ölçümü | Ön gerdirme sonrası kalıcı uzama | Sahada erken gerginlik kaybının önlenmesi |
Bu kontrollerin belgelendirilmesi konusunda zincir ve dişli tedarikinde kalite kontrol süreçleri yazımızda ayrıntılı bilgi bulabilirsiniz.
Özel Ölçü Zincir İmalatı: Ne Zaman Gerekir?
Standart katalog zincirleri uygulamaların büyük bölümünü karşılar. Ancak aşağıdaki durumlarda özel imalat devreye girer:
- Standart dışı adım veya plaka genişliği gerektiren eski/ithal makineler
- Taşıma, itme veya konumlandırma için ataşmanlı (kulaklı, tırnaklı, kanatlı) zincirler
- Yüksek sıcaklık, kimyasal maruziyet veya gıda hijyeni gibi özel ortam koşulları
- Yedek parçası artık üretilmeyen makinelerde numuneden çoğaltma
Ataşmanlı çözümler arasında en yaygın kullanılanı kulaklı zincirtir. Kaldırma ve dengeleme uygulamalarında ise makarasız yaprak zincirler tercih edilir; ayrıntı için fleyer zincir sayfamıza bakabilirsiniz.
Numuneden Üretim İçin Gerekli Bilgiler
Elinizde eski zincir varsa üreticiye şu ölçüleri iletmeniz süreci hızlandırır:
- Adım (pitch): Ardışık iki pim merkezi arası mesafe. Hassasiyet için 10 baklanın toplam boyunu ölçüp 10’a bölün.
- Makara çapı ve genişliği (makaralı zincirlerde)
- İç plakalar arası genişlik
- Plaka yüksekliği ve kalınlığı
- Toplam bakla sayısı ve varsa ataşman aralığı
- Çalışma koşulları: hız, yük, sıcaklık, ortam (nem, kimyasal, gıda teması)
Ölçü alma yöntemi ve standart tablolarla karşılaştırma için zincir dişli ölçüleri sayfamız yardımcı olacaktır.
Sıkça Sorulan Sorular
Özel ölçü zincir imalatı ne kadar sürer?
Süre, zincirin standart bir profilden türetilip türetilmediğine ve ataşman gerekip gerekmediğine göre değişir. Mevcut kalıplarla üretilebilen ataşmanlı zincirlerde termin kısadır; yeni kalıp gerektiren tamamen özel profillerde kalıp hazırlık süresi eklenir. Net termin için uygulama bilgileriyle birlikte teklif talebi oluşturmanız en doğrusudur.
Numunem yok, sadece makine markası var. Üretim yapılabilir mi?
Makine marka ve modeli üzerinden zincir tipi çoğu zaman belirlenebilir. Ancak aynı modelin farklı üretim yıllarında farklı zincir kullanılabildiği için, mümkünse eski zincirin bir parçasının veya net ölçülerin gönderilmesi hata riskini ortadan kaldırır.
Paslanmaz zincir her ortamda karbon çelikten üstün müdür?
Hayır. Paslanmaz zincir korozyon direnci sağlar ancak aynı ölçüdeki karbon çelikli zincire göre daha düşük kopma yüküne sahiptir. Kuru ve kapalı ortamda çalışan yüksek yüklü bir uygulamada karbon çelikli zincir daha doğru seçimdir.
Sonuç
Zincir imalatında kalite, tek bir aşamada değil altı aşamanın tamamında belirlenir. Doğru malzeme, doğru ısıl işlem, hassas adım toleransı ve ön gerdirme; bunların biri eksik kaldığında zincir kataloğunda yazan performansı sahada veremez.
Özel ölçü veya ataşmanlı zincir ihtiyacınız için ölçü ve çalışma koşullarınızı iletin, uygulamanıza uygun çözümü birlikte belirleyelim. Ürün gruplarımızı inceleyebilir veya doğrudan iletişime geçebilirsiniz.
