Zincir ve Dişli Sistemlerinde Doğru Eşleşme ve Montaj Uyumu

Endüstriyel güç aktarım sistemlerinde zincir ve dişli uyumu, sistemin ömrünü belirleyen en önemli faktörlerden biridir. Bir fabrikada, bir üretim hattında ya da konveyör sisteminde çalışmakta olan zincir-dişli setinin birbiriyle uyumsuz olması, sadece mekanik bir soruna yol açmaz. Plansız duruşlar, artan bakım maliyetleri, enerji kayıpları ve iş güvenliği riskleri de beraberinde gelir. Bu nedenle zincir dişli uyumu konusu, tedarik aşamasından montaja, devreye alma sürecinden rutin bakıma kadar her adımda doğru şekilde yönetilmelidir. Bu yazıda, endüstriyel zincir ve dişli sistemlerinde doğru eşleşmenin nasıl sağlanacağını, uyumsuzluğun nelere yol açabileceğini ve montaj sürecinde dikkat edilmesi gereken teknik detayları ele alacağız. Konuyu sadece teorik düzlemde değil, saha deneyimleri ve pratik kontrol noktalarıyla da aktaracağız.

Zincir Dişli Uyumu Nedir ve Neden Kritiktir?

Zincir dişli uyumu, zincirin dişli üzerine oturma biçiminin, dişlerin zincir rulmanlarıyla eşleşmesinin ve iki bileşenin birlikte çalışırken ürettiği mekanik verimliliğin uygun seviyede olması anlamına gelir. Bu uyum, sadece iki parçanın aynı pitch değerine sahip olmasından ibaret değildir. Roll çapı, iç genişlik, dişli diş profili, diş sayısı ve malzeme sertliği gibi birçok parametre aynı anda doğru değerlerde olmalıdır. Uyumsuz bir zincir-dişli seti çalıştığında, dişler zincir rulmanlarına tam temas etmez. Bu durumda yük taşıyan alan küçülür, yerel basınç artar ve hem zincir hem dişli aşırı hızda aşınır. Sistem gürültülü çalışır, titreşim artar ve aktarılan güçte kayıplar oluşur. Kısa vadede küçük bir verimsizlik gibi görünen bu durum, orta ve uzun vadede ciddi arıza maliyetlerine dönüşür. Endüstriyel tesislerde yapılan çalışma, uyumsuz zincir-dişli kullanımının ortalama zincir ömrünü yüzde 30 ila 60 arasında düşürdüğünü göstermektedir. Bu oran, üretim koşullarına ve yük durumuna göre daha da yüksek çıkabilir. Özellikle ağır hizmet koşullarında çalışan sistemlerde uyumsuzluğun etkisi çok daha dramatik olur. Endüstriyel zincir tedarikçisi seçiminde bu uyum parametrelerinin hepsini karşılayacak bir partnerle çalışmak, ilk adımda doğru başlamanın anahtarıdır.

Doğru Eşleşmenin Teknik Parametreleri

Zincir ve dişli uyumunu sağlamak için kontrol edilmesi gereken temel teknik parametreler şunlardır:

Pitch (Adım) Uyumu

Zincir adımı ile dişli adımı birebir eşleşmelidir. Pitch uyumsuzluğu, en sık karşılaşılan ve en yıkıcı etkiye sahip hatalardan biridir. Farklı standartlarda üretilmiş zincir ve dişliler görünürde benzer ölçülere sahip olsa bile, milimetrik farklar ciddi sorunlara yol açar. ISO 606, DIN 8187 veya ANSI B29.1 gibi standartlar arasında geçiş yapıldığında bu konuya özellikle dikkat edilmelidir.

Roll Çapı ve İç Genişlik

Zincir rulmanlarının çapı, dişli diş yuvasının derinliği ve genişliği ile uyumlu olmalıdır. Roll çapı diş yuvasından büyükse zincir dişliye tam oturmaz; küçükse gevşek çalışır ve stabilite kaybı oluşur. İç genişlik ise dişlinin zincir içindeki yan salınımı belirler; çok dar olursa zorlama ile montaj gerekir, çok geniş olursa zincir yalpalayarak çalışır.

Diş Profili ve Diş Sayısı

Dişli diş profili, zincirin oturma şeklini doğrudan etkiler. Involut profil, düz tabanlı profil veya özel profil seçimi, zincir tipine göre yapılmalıdır. Diş sayısı ise aktarım oranını ve diş başına düşen yükü belirler. Az dişli dişlilerde diş başına düşen yük daha yüksek olduğundan, uyumsuzluğun etkisi de daha büyük olur. Genel kural olarak dişli diş sayısının zincir üreticisinin önerdiği minimum değerin altına düşmemesi gerekir.

Malzeme ve Sertlik Uyumu

Zincir ve dişli farklı sertlik değerlerine sahip malzemelerden üretildiğinde, daha yumuşak olan bileşen aşırı hızda aşınır. Dişlinin zincire göre belirli ölçüde daha yumuşak olması kabul edilebilir; çünkü dişlinin değiştirilmesi zincire göre daha kolaydır. Ancak bu fark çok büyük olmamalı ve her iki bileşenin de çalışma koşullarına uygun malzemeden üretilmesi sağlanmalıdır. Zincir dişli kalite standartları çerçevesinde malzeme sertliği ve dayanımı uyumunun güvence altına alınması gerekir.

Uyumsuzluğun Saha Belirtileri ve Tanı Yöntemleri

Zincir dişli uyumsuzluğunu sahada teşhis edebilmek, sorunu büyümeden müdahale edebilmek için kritik bir yetkinliktir. En yaygın belirtiler şunlardır:

Anormal Gürültü ve Titreşim

Uyumlu bir zincir-dişli seti nispeten sessiz ve düzgün çalışır. Uyumsuzluk varsa, zincir dişliye otururken ve çıkarken duyulabilir bir tıkırtı veya sürtünme sesi oluşur. Titreşim analiz cihazlarıyla yapılan ölçümlerde uyumsuz sistemlerde karakteristik frekanslarda pikler görülür.

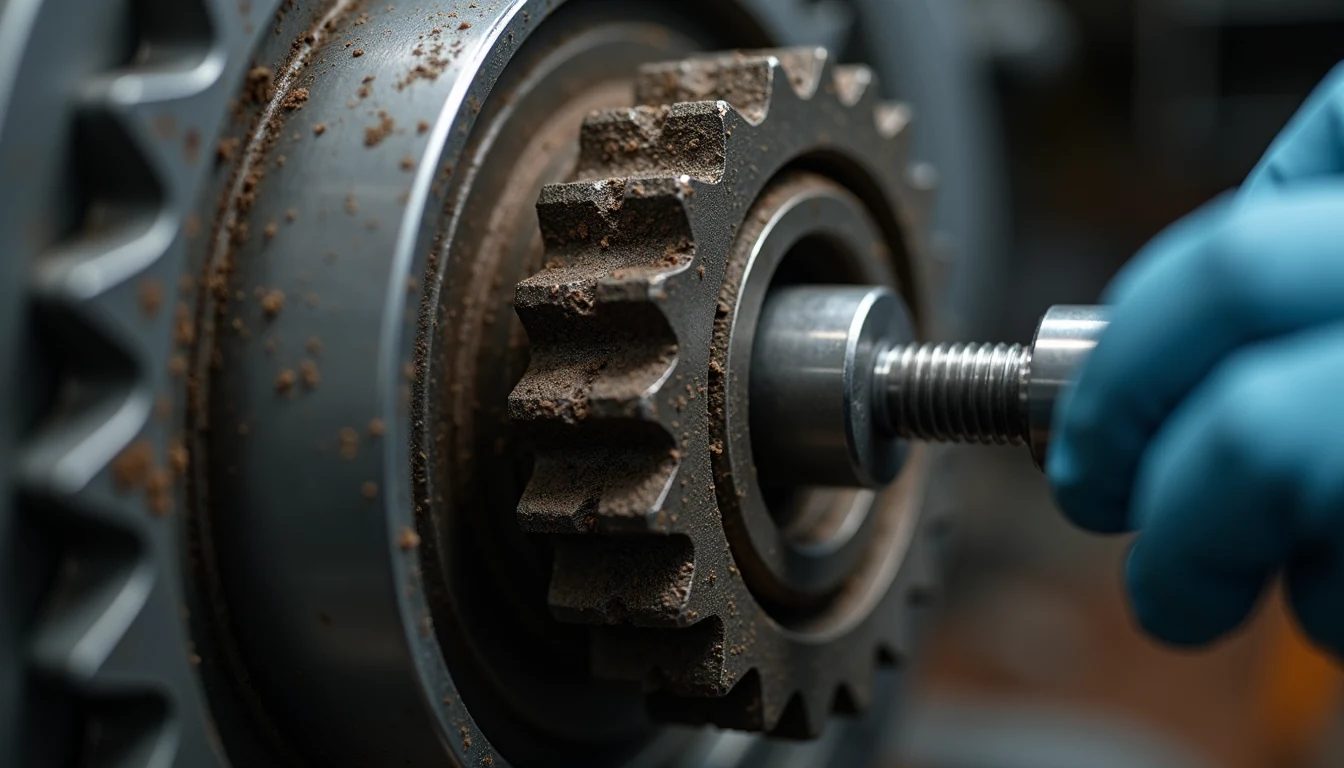

Asimetrik Aşınma

Dişli dişlerinin bir tarafının diğerine göre daha fazla aşınması, zincirin dişliye tam merkezlenmediğini veya pitch uyumsuzluğu olduğunu gösterir. Benzer şekilde zincir rulmanlarında veya plakalarında düzensiz aşınma paterni, uyum sorununa işaret eder. Bu tür belirtiler gözlendiğinde derhal detaylı muayene yapılmalı ve gerekiyorsa bileşen değişimi planlanmalıdır.

Sıcaklık Artışı

Uyumsuz çalışan sistemde sürtünme artar ve bu da yerel ısınmaya yol açar. Termal kamera veya yüzey termometresiyle yapılan ölçümlerde, dişli-zincir temas noktalarında beklenenden yüksek sıcaklık tespit edilmesi uyumsuzluk şüphesini güçlendirir. Sürekli izleme sistemleriyle sıcaklık anomalilerinin erken tespiti mümkündür.

Zincir Gerginlik Dalgalanması

Uyumlu bir sistemde zincir gerginliği sabit bir aralıkta kalır. Uyumsuzluk durumunda gerginlik dalgalanmaları oluşur; zincir bir anda sıkışır, ardından gevşer. Bu durum özellikle yüksek hızlı sistemlerde kopma riski oluşturur. Gerginlik izleme sistemleri bu riski erken aşamada belirleyebilir. Bu belirtilerden herhangi biri gözlemlendiğinde, sistemi durdurup detaylı muayene yapmak zorunludur. Erken müdahale, sadece parça değişim maliyetini değil, plansız duruş kaybını da minimize eder.

Montaj Sürecinde Dikkat Edilmesi Gerekenler

Zincir dişli uyumu, doğru parça seçimi ile başlar ama montaj süreciyle tamamlanır. En uygun parçalar bile yanlış montajla uyumsuz çalışabilir. Montaj aşamasında şu noktalara dikkat edilmelidir:

Eşleksiyon Hatalarının Önlenmesi

Montaj öncesinde zincir ve dişlinin sipariş kodları, üretici part numaraları ve teknik çizimleri karşılaştırılmalıdır. Görünürde aynı olan parçaların farklı revizyonlarda üretilmiş olma ihtimali göz ardı edilmemelidir. Özellikle birden fazla tedarikçiden sağlanan parçalarda bu kontrol hayati önem taşır.

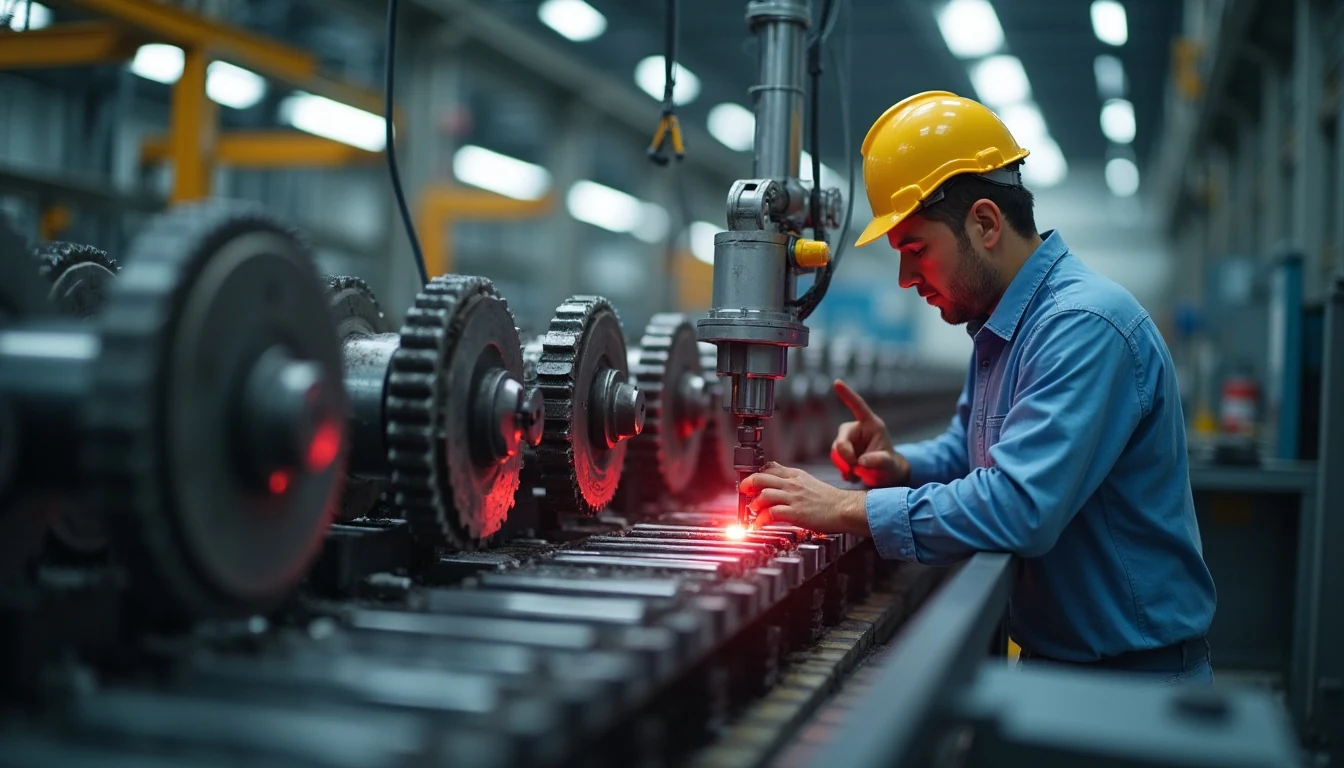

Dişli Hizalaması

İki veya daha fazla dişli aynı zinciri taşıyorsa, dişlilerin mil üzerindeki hizalaması milimetrik hassasiyette yapılmalıdır. Hizalama hatası, zincirin bir tarafa doğru sürekli yüklenmesine ve hızlı yorulma kopmasına neden olur. Lazer hizalama aletleri veya özel ölçü şablonları bu aşamada büyük kolaylık sağlar.

Gerginlik Ayarı

Zincir gerginliği, üretici değerleri aralığında ayarlanmalıdır. Çok sıkı gerginlik, rulmanlara ek yük bindirir ve hem zincir hem dişli ömrünü kısaltır. Çok gevşek gerginlik ise zincirin dişliden atmasına, vuruntuya ve düzensiz güç aktarımına yol açar. Gerginlik ölçümü için özel gerginlik ölçer aletler kullanılmalı; tahmini veya el ile kontrol yöntemlerine güvenilmemelidir.

Yağlama ve Temizlik

Montaj öncesinde hem zincir hem dişli temizlenmeli ve üreticinin önerdiği yağlayıcı ile yağlanmalıdır. Montaj sırasında sisteme yabancı madde bulaşması, ilk çalışmada aşınmayı başlatan en büyük faktörlerden biridir. Temiz çalışma alanı ve eldiven kullanımı bu riski önemli ölçüde azaltır.

Sık Yapılan Montaj Hataları ve Sonuçları

Endüstriyel tesislerde karşılaşılan montaj hatalarının büyük çoğunluğu, bilgi eksikliğinden veya aceleden kaynaklanır. En yaygın hatalar ve sonuçları şöyledir:

Farklı Standartlarda Parça Kullanımı

ISO ve ANSI standartlarında üretilmiş zincir ve dişliyi aynı sistemde kullanmak, pitch ve roll çapı farklılıkları nedeniyle ciddi uyumsuzluk yaratır. Bu hata genellikle eski sisteme tamir amaçlı parça eklendiğinde, orijinal standardın bilinmemesi nedeniyle yapılır. Her tamir ve bakım müdahalesinde orijinal teknik dokümantasyona başvurulması bu riski ortadan kaldırır.

Eski Dişliye Yeni Zincir Takılması

Aşınmış bir dişliye yeni zincir takıldığında, yeni zincirin diş profili ile aşınmış diş profili uyumlu değildir. Yeni zincir hızla dişlinin aşınmış şekline uyum sağlamaya çalışır ve bu süreçte kendisi de aşırı hasar görür. Dişli değişimi ile zincir değişimi aynı anda yapılması en doğru yaklaşımdır. Zincir dişli tedarik süreklilik rehberi kapsamında bu tür parça değişimlerinin eş zamanlı planlanması önerilir.

Ters Monte Edilmiş Dişli

Bazı dişliler yön bağımlıdır ve ters monte edildiğinde zincir temas yüzeyi yanlış olur. Bu durum hızlı aşınma ve gürültüye yol açar. Montaj sonrası ilk dönüş testinde bu hata genellikle fark edilir; ancak dikkatsiz çalışmada gözden kaçabilir.

Yanlış Gerginlik Ayarı

Gerginliğin üretici değerlerinden sapması, özellikle konveyör ve kaldıraç sistemlerinde zincir atlamalarına ve kopmalara neden olur. Ağır yük altında çalışan sistemlerde gerginlik ayarının periyodik olarak kontrol edilmesi zorunludur.

Zincir Dişli Uyumunda Standartlar ve Sertifikalar

Endüstriyel zincir ve dişli uyumunun güvence altına alınmasında uluslararası standartlar ve kalite sertifikaları önemli rol oynar. Üretici seçiminde ve tedarik kararında şu standartlara dikkat edilmelidir: ISO 606 ve DIN 8187, Avrupa standartlarında zincir boyutlarını ve toleranslarını tanımlar. ANSI B29.1 ise Kuzey Amerika standart sistemini belirler. Her iki standart grubu da kendi içinde tutarlıdır; ancak birbirine karıştırıldığında uyumsuzluk kaçınılmaz olur. Gurur Makina gibi her iki standart grubuna da hakim tedarikçilerden destek almak, bu riski ortadan kaldırır. Malzeme sertliği ve dayanımı için DIN 17200 ve ASTM standartları referans alınmalıdır. Dişli yüzey sertliğinin zincir rulman sertliği ile orantılı olması, aşınma dengesini sağlar. Sertlik test sonuçlarını tedarikçiden talep etmek, uyum güvencesi açısından değerlidir. Kalite yönetim sistemi sertifikaları ise üreticinin süreç tutarlılığını gösterir. ISO 9001 sertifikasına sahip üreticilerden temin edilen zincir ve dişliler, partiler arası tutarlılık açısından daha güvenilirdir. Bu tutarlılık, uzun vadede yedek parça uyumunu da güvence altına alır.

Uyumluluk Testi ve Devreye Alma Prosedürü

Yeni bir zincir-dişli setinin montajından sonra, sistemin uyumlu çalıştığını doğrulamak için bir devreye alma prosedürü uygulanmalıdır. Bu prosedür şu adımları içerir:

Görsel Kontrol

Sistem çalıştırılmadan önce, zincirin dişli üzerindeki oturma şekli gözle kontrol edilir. Her dişin zincir rulmanlarına eşit şekilde temas ettiği, zincirin dişliden atma veya sıkışma eğilimi göstermediği doğrulanır.

İlk Çalıştırma Testi

Sistem düşük hızda ve hafif yükle çalıştırılır. Bu aşamada gürültü seviyesi, titreşim ve sıcaklık sürekli izlenir. Anormal bir belirti tespit edilirse sistem durdurulur ve neden araştırılır.

Yük Artırma

Düşük hız testi başarılı olduktan sonra, yük kademeli olarak artırılır. Her kademedeki gürültü, titreşim ve sıcaklık değerleri kayıt altına alınır. Nominal yüke ulaşıldığında, değerlerin üretici sınırları içinde olduğu teyit edilir.

Sıcaklık İzleme

İlk 24 ila 48 saat boyunca, zincir-dişli temas noktalarında sıcaklık düzenli olarak ölçülür. Beklenmeyen sıcaklık artışı, gizli uyumsuzluğun en güvenilir göstergesidir.

İlk Bakım Kontrolü

Devreye alma sonrası ilk 100 çalışma saatinde detaylı bir kontrol yapılır. Dişli dişlerinde ve zincir rulmanlarında aşınma paterni incelenir, gerginlik yeniden ayarlanır ve yağlama durumu kontrol edilir. Bu aşamada tespit edilen küçük uyumsuzluklar, büyük arızalara dönüşmeden giderilebilir.

Uzun Vadeli Uyum Yönetimi

Zincir dişli uyumu, montaj anında doğru sağlandıktan sonra da sürekli izlenmesi gereken bir parametredir. Çalışma koşulları, çevresel faktörler ve aşınma süreci zamanla uyumu bozabilir. Uzun vadeli uyum yönetimi için şu önlemler alınmalıdır:

Periyodik Ölçüm ve Kayıt

Belirli aralıklarla dişli diş kalınlığı, zincir uzama miktarı ve gerginlik değeri ölçülerek kayıt altına alınır. Bu veriler, aşınma eğilimini ve kalan ömrü tahmin etmeye olanak tanır. Ölçüm sonuçlarının düzenli tutulması, yedek parça sipariş zamanlamasını da optimize eder.

Yedek Parça Stok Yönetimi

Uyumlu yedek parça bulundurmak, arıza anında hızlı müdahaleyi sağlar. Ancak stokta tutulan parçaların da aynı standart ve part numarasında olduğundan emin olunmalıdır. Farklı revizyon veya üretici partilerindeki parçaların stok kartlarında açık şekilde işaretlenmesi gerekir.

Tedarikçi İletişiminin Sürekliliği

Zincir ve dişli tedarikçisi ile sürekli iletişim halinde olmak, ürün güncellemeleri, standart değişiklikleri ve uyum uyarılarından zamanında haberdar olmayı sağlar. Tedarikçinin teknik destek ekibi, özellikle karmaşık veya özel üretim sistemlerde vazgeçilmez bir kaynaktır. American Chain Association gibi uluslararası kuruluşların yayınladığı teknik rehberler de güncel bilgi kaynağı olarak kullanılabilir.

Eğitim ve Farkındalık

Bakım personelinin zincir dişli uyumu konusundaki bilgi düzeyi, sistemin ömrünü doğrudan etkiler. Düzenli eğitim programları ve saha uygulamalı bilgilendirmeler, insan kaynağının uyum konusundaki hassasiyetini korur.

Sonuç: Uyum, Maliyet ve Güvenilirlik Dengesinin Temeli

Endüstriyel zincir ve dişli sistemlerinde uyum, teknik bir detay değil, sistemin temel çalışma prensibidir. Doğru eşleşme sağlandığında sistem sessiz, verimli ve uzun ömürlü çalışır. Uyumsuzluk ise zincirleme etkiyle büyüyen sorunlara yol açar: gürültüden aşınmaya, aşınmadan plansız duruşlara, duruşlardan üretim kayıplarına ve güvenlik risklerine uzanan bir süreç başlar. Uyumu sağlamak için ilk adım, doğru parametrelerde parça seçmektir. İkinci adım, dikkatli ve standartlara uygun montaj yapmaktır. Üçüncü adım, devreye alma testleriyle uyumu doğrulamaktır. Dördüncü ve sürekli adım ise periyodik izleme ve bakımla uyumu korumaktır. Bu dördünü birlikte yönetebilmek, hem teknik bilgi hem de güvenilir tedarik partneri gerektirir. Gurur Makina olarak endüstriyel zincir ve dişli sistemlerinde hem standart hem özel üretim çözümler sunuyor, montaj destek ve teknik danışmanlık hizmetlerimizle uyumun her aşamada güvence altında olmasını sağlıyoruz. Sisteminizin gereksinimlerine uygun zincir-dişli eşleşmesi konusunda uzman ekibimize danışabilirsiniz.
